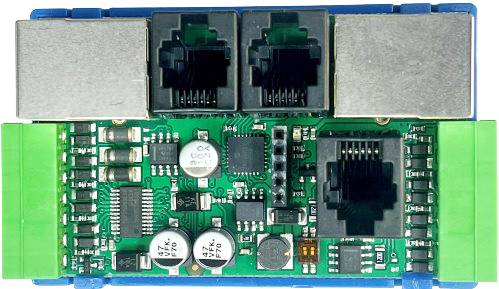

ER-2013-A Etagenrechner
Der Etagenrechner ER-2013-A bietet 16 Ein- und
Ausgänge, wovon 6 Ein- und Ausgänge
freibelegbar sind, zwei Piezosummer-Ausgänge
für die Rufquittierung, 8 Ausgänge zur
Ansteuerung von Standanzeigen, 4 Ausgänge für
Etagengonglautsprechern, sowie die
Anschlussmöglichkeit von zwei Bus-
Matrixanzeigen und 1x RJ-12 für TFT
Grafikdisplays. Alle nötigen Rufeingaben, sowie Pfeilausgaben,
sogar für selektive Türansteuerungen sind
vorhanden.Die Montage des Etagenrechners, erfolgt im
Schachtkabelkanal. Als Verbindungskabel für Bus
dient das blaue RJ-45-Kabel und ein Powerkabel.
Der untere 7-polige Stecker mit den Rufleitungen
2xA & 2xB ist für die Türseite 1 vorgesehen, der
obere Stecker mit 2xC & 2xD für die Türseite 2.
Die Matrixanzeigen werden mit dem RJ-12 Kabel
in die beiden schwarzen Buchsen gesteckt.
Die gelb markierte RJ-12 Buchse ist für
hochwertige TFT Grafikdisplays mit KW-
Busanbindung.
Unterschied zum ER-2013:
Neue Software um die Ausgangstreiber-IC´s vom Typ TLE75080 anzusteuern. Die Software erkennt selbständig um welchen
Etagenrechner es sich handelt. Einsetzbar für alle Varianten!
Externe Schutzdioden werden nicht mehr benötigt!
Es sind bereits Transil Schutzdioden verbaut.
Keine Restspannung mehr wenn der Ausgang auf „0“ liegt.
Ansteuerung der LED-Matrixanzeige wurde optimiert.

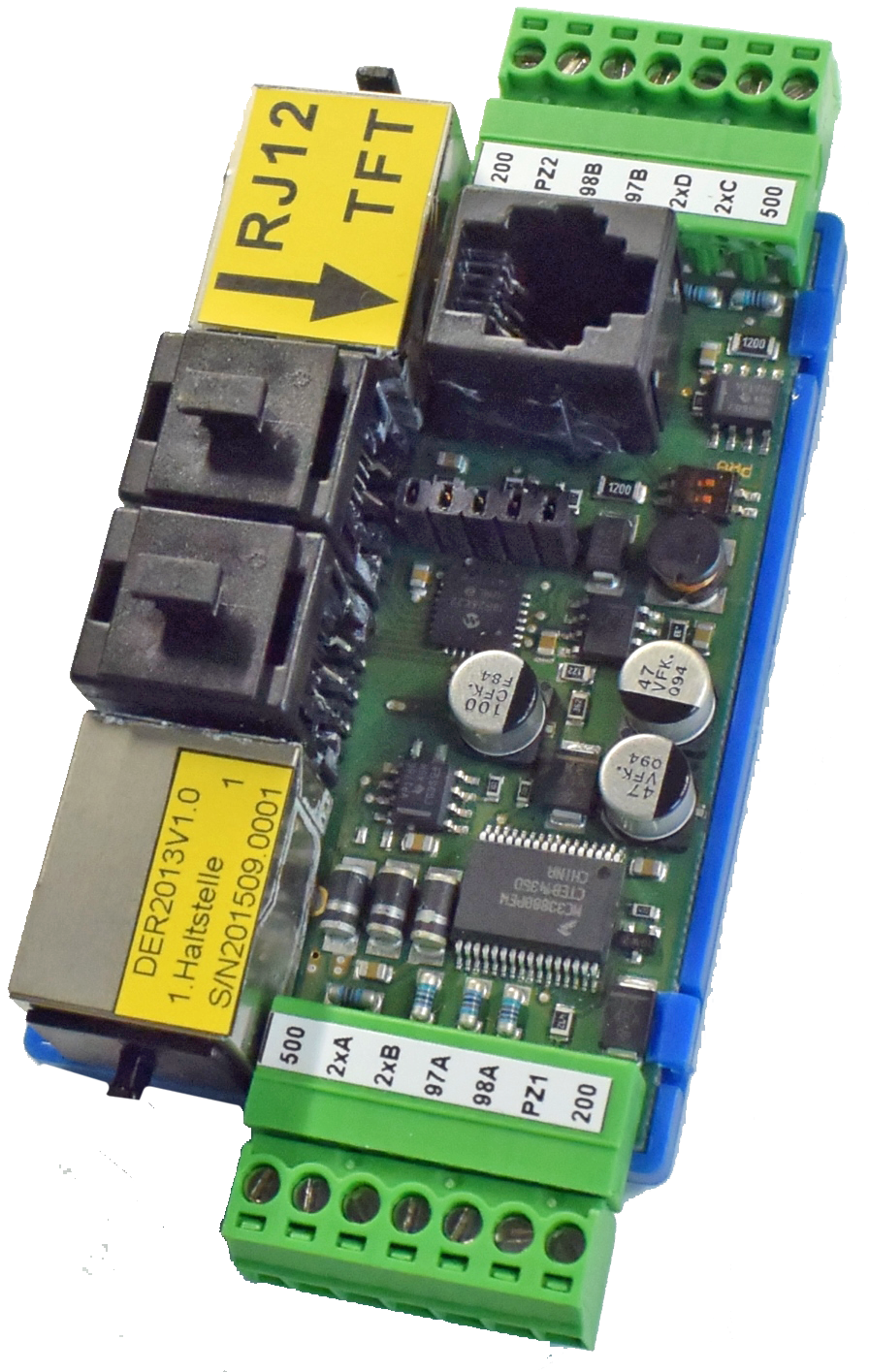

ER-2013 Etagenrechner
Der Etagenrechner ER-2013 bietet 8 Ein- und
Ausgänge. Alle nötigen Rufeingaben, sowie
Pfeilausgaben, sogar für selektive
Türansteuerungen sind vorhanden.Die Montage des Etagenrechners, erfolgt im
Schachtkabelkanal. Als Verbindungskabel für Bus
dient das blaue RJ-45-Kabel. Es besteht die
Anschlussmöglichkeit von zwei Bus-
Matrixanzeigen und 1x RJ-12 für TFT
Grafikdisplays.Alle nötigen Rufeingaben, sowie Pfeilausgaben,
sogar für selektive Türansteuerungen sind
vorhanden. Der untere 7-polige Stecker mit den Rufleitungen
2xA & 2xB ist für die Türseite 1 vorgesehen, der
obere Stecker mit 2xC & 2xD für die Türseite 2.
Die Matrixanzeigen werden mit dem RJ-12 Kabel
in die beiden schwarzen Buchsen gesteckt. Die einzelstehende RJ-12 Buchse ist für
hochwertige TFT Grafikdisplays mit KW-
Busanbindung

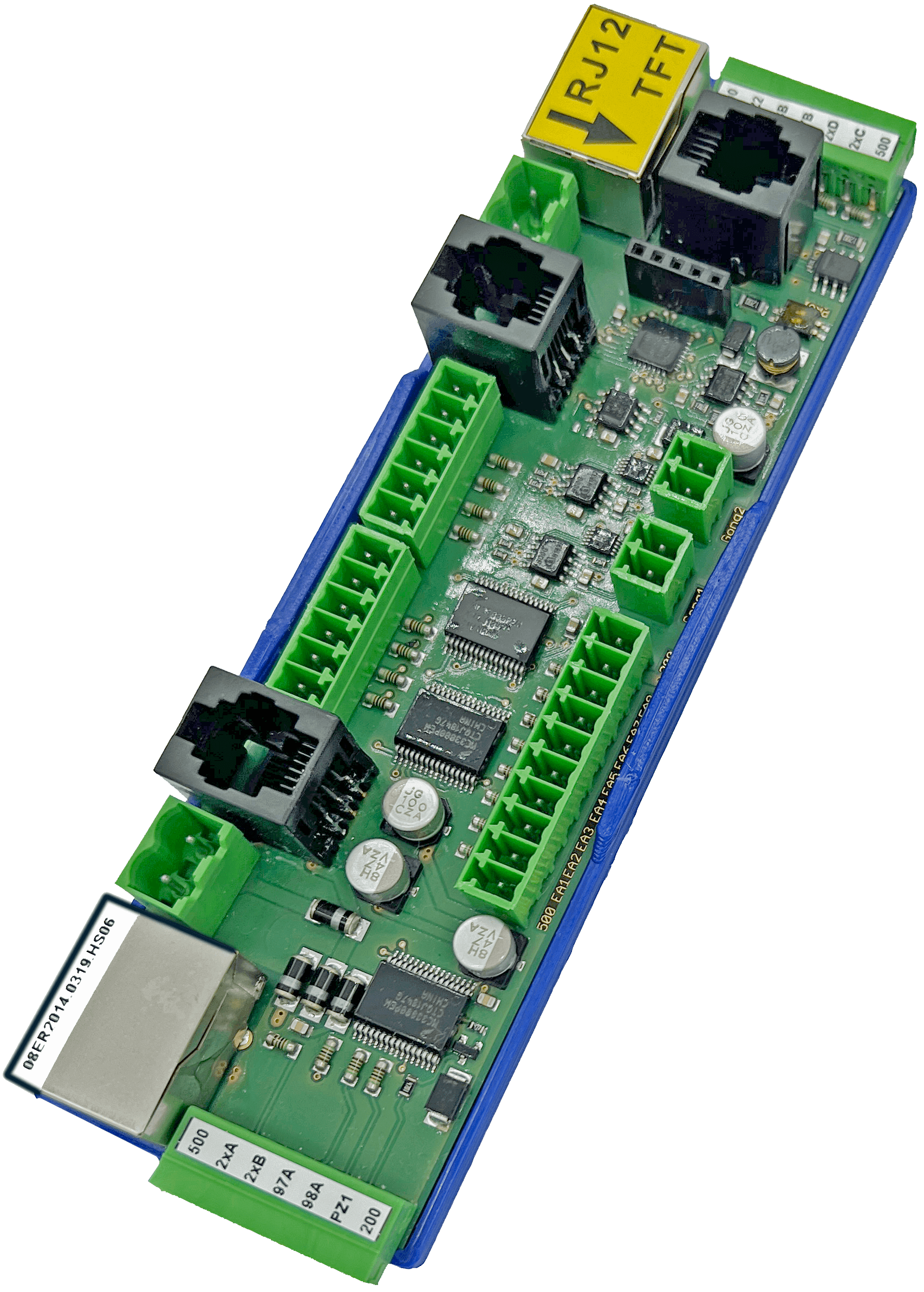

ER-2014-A Etagenrechner
Der
Etagenrechner ER-2014-A bietet 16 Ein- und Ausgänge, wovon 6 Ein- und Ausgänge freibelegbar sind, zwei
Piezosummer-Ausgänge für die Rufquittierung, 8 Ausgänge zur Ansteuerung von
Standanzeigen, 4 Ausgänge für Etagengonglautsprechern, sowie die
Anschlussmöglichkeit von zwei Bus-Matrixanzeigen und 1x RJ-12 für TFT Grafikdisplays.
Alle nötigen Rufeingaben, sowie Pfeilausgaben, sogar für selektive Türansteuerungen
sind vorhanden.
Die Montage des Etagenrechners, erfolgt im Schachtkabelkanal. Als Verbindungskabel
für Bus dient das blaue RJ-45-Kabel und ein Powerkabel. Der
untere 7-polige Stecker mit den Rufleitungen 2xA & 2xB ist für die Türseite1 vorgesehen, der obere Stecker mit 2xC & 2xD für die Türseite2.
Die Matrixanzeigen werden mit dem RJ-12 Kabel in die beiden schwarzen Buchsen gesteckt.
Die gelb markierte RJ-12 Buchse ist für hochwertige TFT Grafikdisplays mit KW-Busanbindung.
Neue Software um die Ausgangstreiber-IC´s vom Typ TLE75080 anzusteuern. Die Software erkennt selbständig um welchen Etagenrechner es sich handelt. Einsetzbar für alle Varianten!Externe Schutzdioden werden nicht mehr benötigt!Es sind bereits Transil Schutzdioden verbaut.Keine Restspannung mehr wenn der Ausgang auf „0“ liegt.
Ansteuerung der LED-Matrixanzeige wurde optimiert.

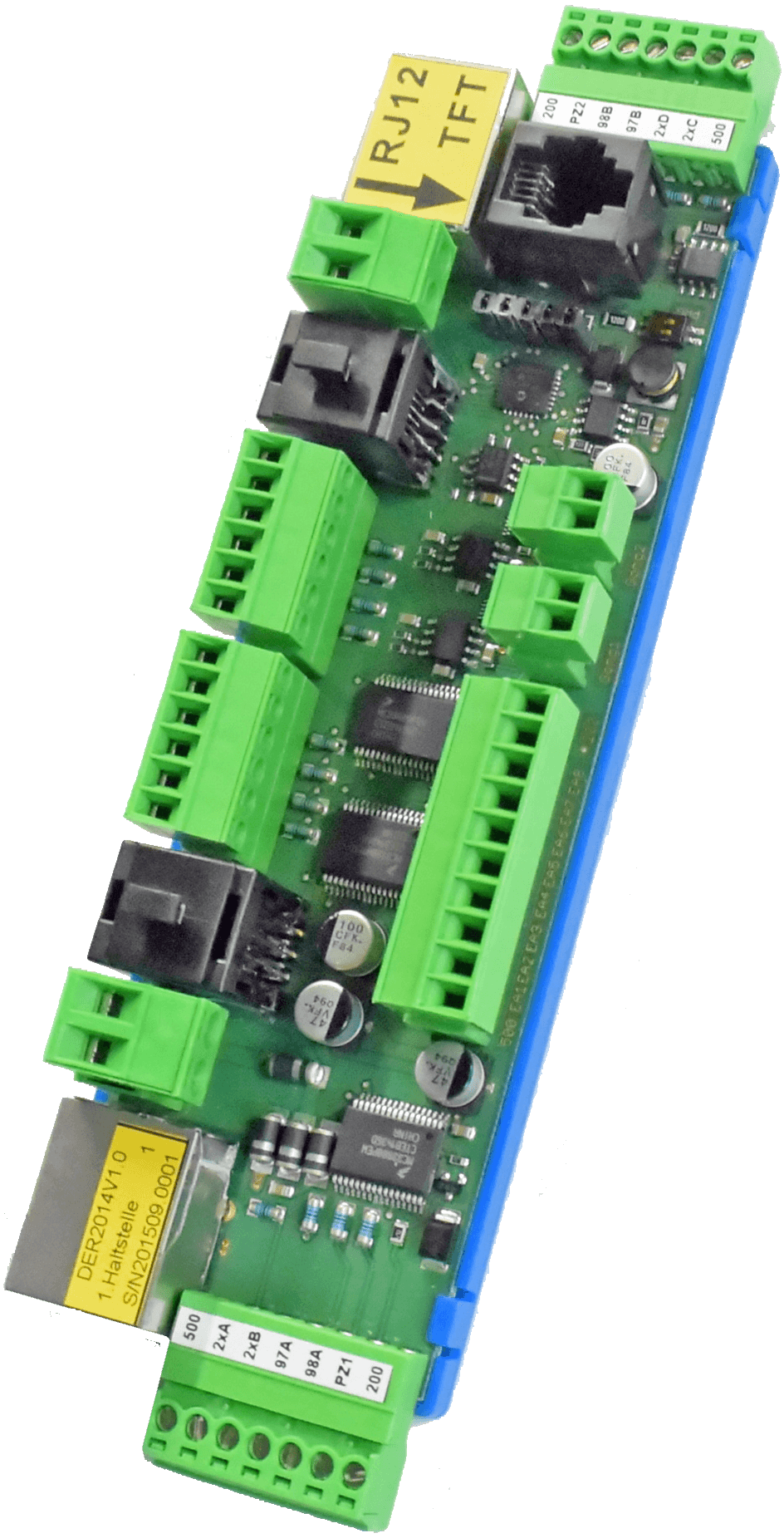

ER-2014 Etagenrechner
Der Etagenrechner ER-2014 bietet 16 Ein- und Ausgänge, wovon 6 Ein- und Ausgänge freibelegbar sind, zwei
Piezosummer-Ausgänge für die Rufquittierung, 8 Ausgänge zur Ansteuerung von Standanzeigen, 4 Ausgänge für Etagengonglautsprechern, sowie die Anschlussmöglichkeit von zwei Bus-Matrixanzeigen und 1x RJ-12 für TFT Grafikdisplays.
Alle nötigen Rufeingaben, sowie Pfeilausgaben, sogar für selektive Türansteuerungen sind vorhanden.
Die Montage des Etagenrechners, erfolgt im Schachtkabelkanal. Als Verbindungskabel für Bus dient das blaue RJ-45-Kabel und ein Powerkabel. Der untere 7-polige Stecker mit den Rufleitungen 2xA & 2xB ist für die Türseite1 vorgesehen, der obere Stecker mit 2xC & 2xD für die Türseite2.
Die Matrixanzeigen werden mit dem RJ-12 Kabel in die beiden schwarzen Buchsen gesteckt.
Die
gelb markierte RJ-12 Buchse
ist für hochwertige TFT Grafikdisplays mit KW-Busanbindung.
