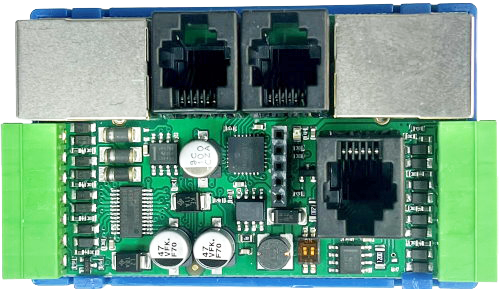

ER-2013 Etagenrechner
Der Etagenrechner ER-2013 bietet 8 Ein- und
Ausgänge. Alle nötigen Rufeingaben, sowie
Pfeilausgaben, sogar für selektive
Türansteuerungen sind vorhanden.
Die Montage des Etagenrechners, erfolgt im
Schachtkabelkanal. Als Verbindungskabel für Bus
dient das blaue RJ-45-Kabel. Es besteht die
Anschlussmöglichkeit von zwei Bus-
Matrixanzeigen und 1x RJ-12 für TFT
Grafikdisplays.
Alle nötigen Rufeingaben, sowie Pfeilausgaben,
sogar für selektive Türansteuerungen sind
vorhanden.
Der untere 7-polige Stecker mit den Rufleitungen
2xA & 2xB ist für die Türseite 1 vorgesehen, der
obere Stecker mit 2xC & 2xD für die Türseite 2.
Die Matrixanzeigen werden mit dem RJ-12 Kabel
in die beiden schwarzen Buchsen gesteckt.
Die einzelstehende RJ-12 Buchse ist für
hochwertige TFT Grafikdisplays mit KW-
Busanbindung
| Name der Baugruppe: | ER-2013 |
|---|---|
| Verwendung-Funktion: | Der Etagenrechner ER-2013 stellt 16 Ein- und Ausgänge zur Verfügung. Alle nötigen Rufeingaben, sowie Pfeilausgaben, sogar für selektive Türansteuerungen sind vorhanden |
| Abgelöste Baugruppe: | ER-2001 |
| Einsatzzeitpunkt: | Ab 2013 - 2022 |
| Relaiselemente: | Keine |
| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 130 mm x 46 mm x 30 mm |
| Gewicht: | Ca. 200 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Schaltzyklen: | keine |
| Schutzgrad: | IP 43 / Verschmutzungsgrad II |
| Einbauort: | Im Aufzugsschacht - Kabelkanal |
| Umgebungstemperatur: | 0 bis +45 °C |
