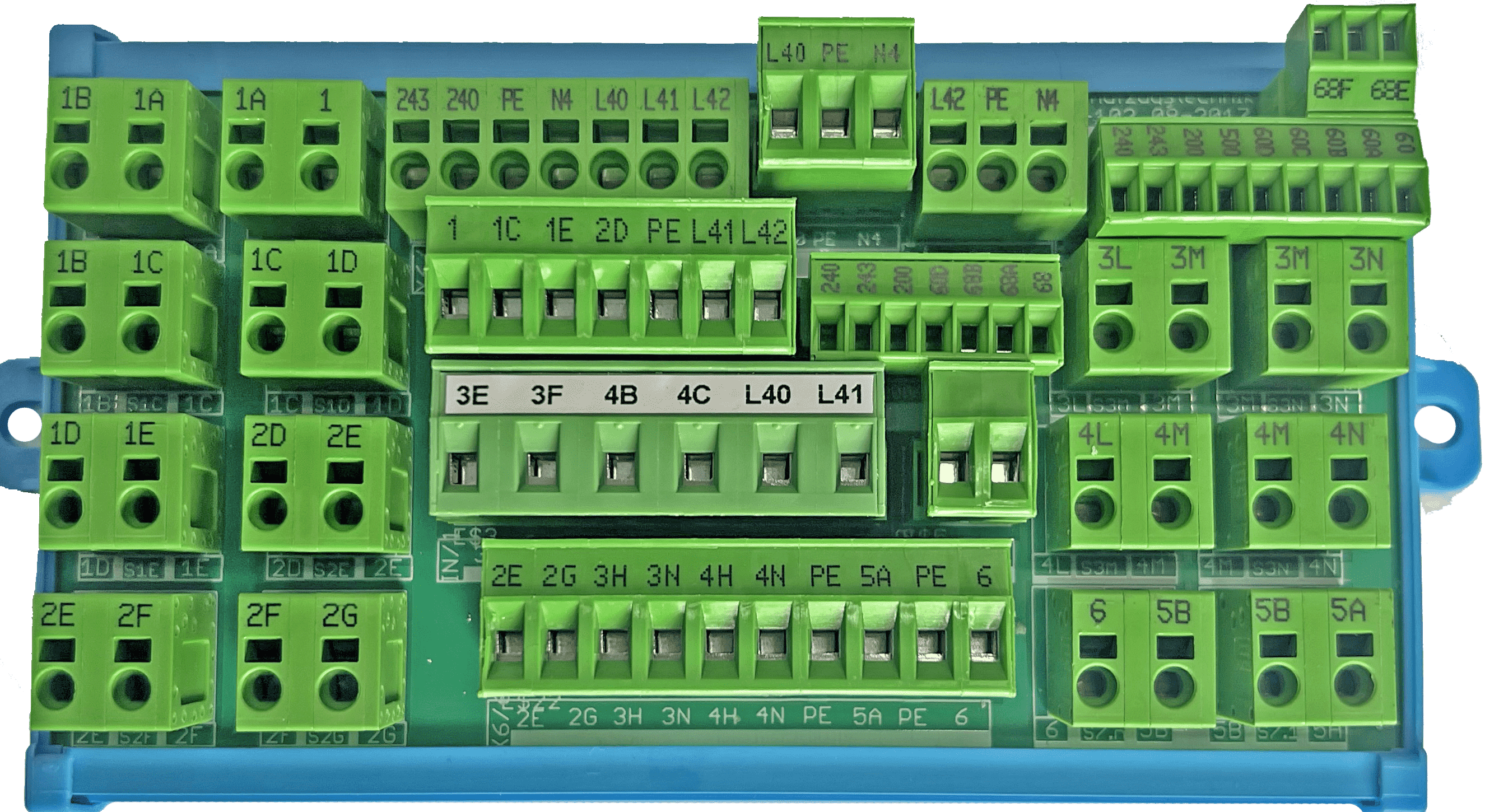

X6-102 – Schachtgrubenstelle
| Name der Baugruppe: | X6-102 |
|---|---|
| Verwendung-Funktion: | Die Baugruppe X6-102 dient als Interface zusammen mit dem ERG-2018 zum Anschuss der Schalter und der Inspektionsbirne in der Schachtgrube. Gegenüber der Version X6-101 wurde der Anschluss für die Überwachung der Meillertür mit integriert. |
| Abgelöste Baugruppe: | X6-101 |
| Einsatzzeitpunkt: | Ab 2017-08 |
| Relaiselemente: | Keine |
| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 146 mm x 77.2 mm x 40 mm |
| Gewicht: | Ca. 300 Gramm |
| Spannungsversorgung: | 24V DC & 230V AC |
| Schaltzyklen: | keine |
| Schutzgrad: | IP 43 / Verschmutzungsgrad II |
| Einbauort: | Im Aufzugsschacht - Grube |
| Umgebungstemperatur: | 0 bis +45 °C |
| KW-Nummer: | 1100412 |
