Taster KW44 Tastfläche V2A, LED 30V Rot, Taktil, kein Symbol
| Name der Baugruppe: | KW44 |
|---|---|
| Verwendung-Funktion: | Den Taster KW44 gibt es in der Farbe Blau, Rot und Gelb. Taster wird von der Sichtseite der Frontplatte in den Durchbruch eingeführt und eingerastet, Frontplatten-stärke 2mm. |
| Einsatzzeitpunkt: | Ab 2001 |
| Schaltelemente: | mechanisch |
| Abmessungen (mit Schale): | 32.5 x 32.5 mm |
| Gewicht: | Ca. 50 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |

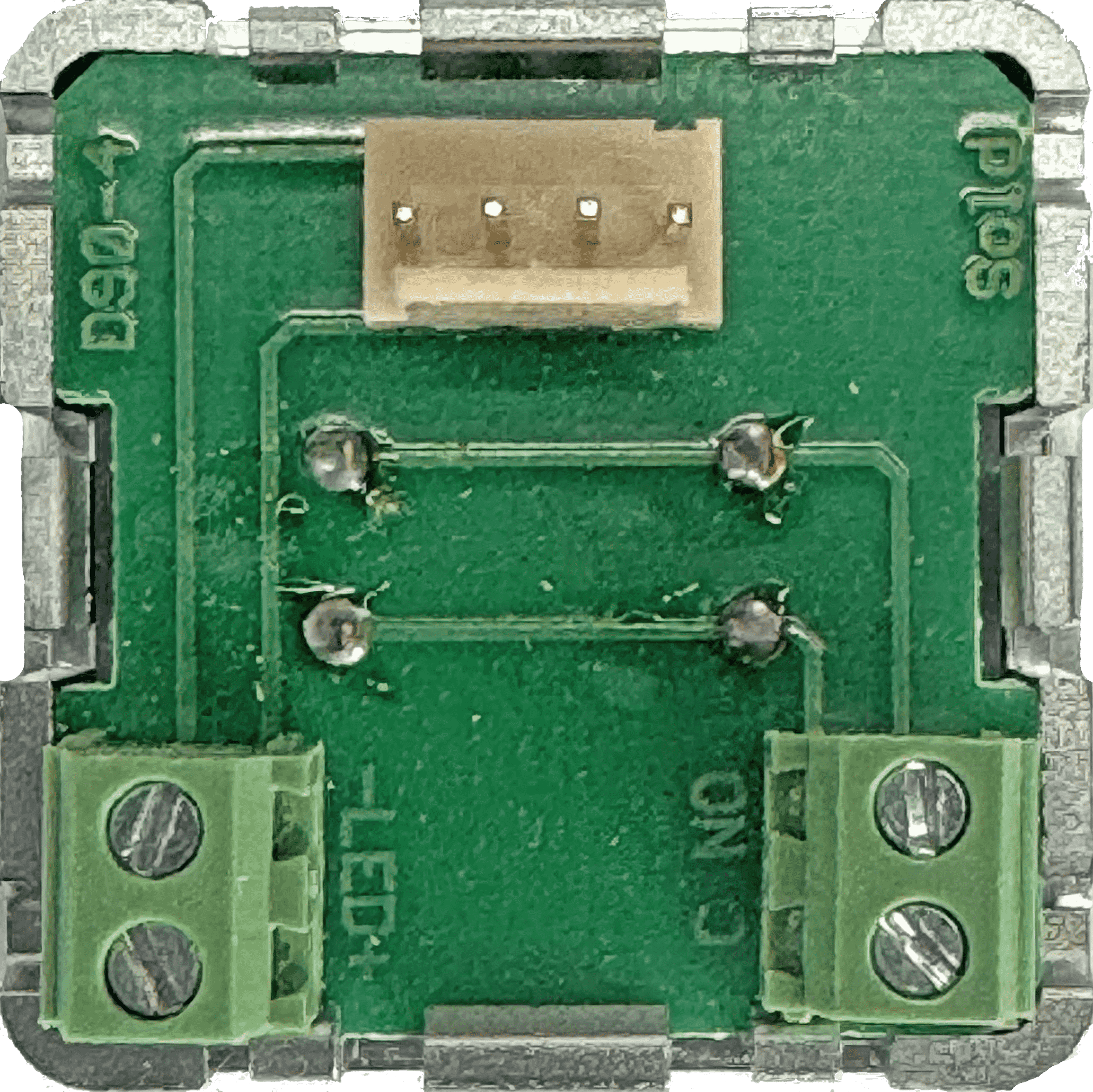

| Anschlussarten: | Variante B, mittels 4-poliger Schneid-Klemme Typ Molex |
| Quittierung: | Leuchtring, 4 X LED Farbe Rot, Blau, Alarmtaster Farbe Gelb, Symbol erhaben ( taktil ). |
| Tasterrand: | Ausführung mit verchromten Rand in der Frontplatt |
| Symbol: | Erhaben ( taktil ), Kunststoff Farbe Dunkelgrau |
| KW-Nummer: | 1002062 |
