Taster KV46 Tastfläche V2A, LED 30V Rot, Taktil, kein Symbol
| Name der Baugruppe: | KV46 |
|---|---|
| Verwendung-Funktion: | Der Taster KV46 gibt es in der Farbe Blau, Rot und Gelb. Der Taster wird von der Vorderseite der Frontplatte in den Durchbruch eingeführt und mit einem Schraubring befestigt, Frontplattenstärke 2mm |
| Einsatzzeitpunkt: | Ab 2018 |
| Schaltelemente: | mechanisch |
| Abmessungen (mit Schale): | 33,8 im Durchmesser |
| Gewicht: | Ca. 50 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |

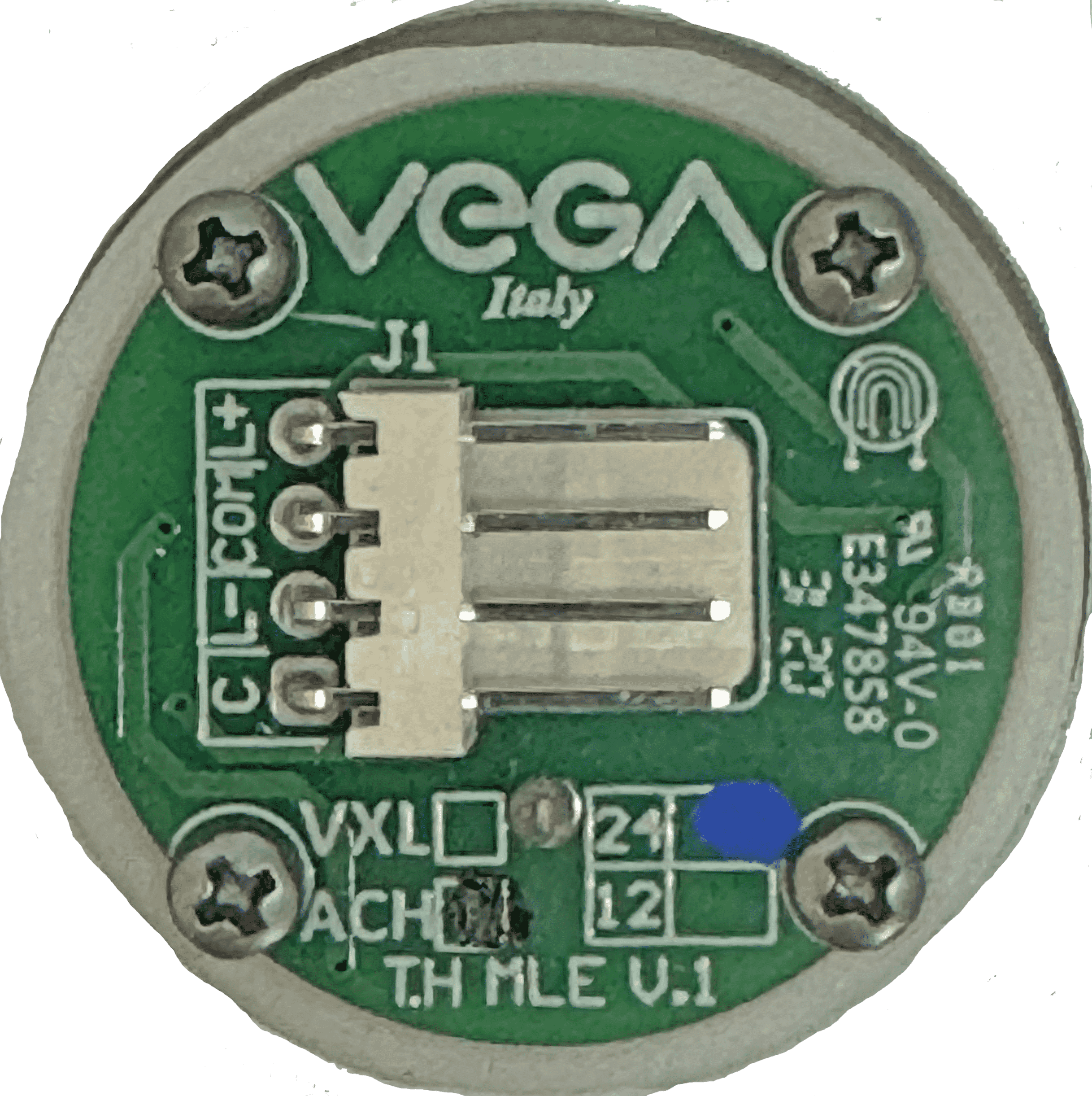

| Anschlussarten: | Variante mittels 4-poliger Schneid-Klemme Typ Molex |
| Quittierung: | Leuchtring, 4 X LED Farbe Rot, Blau, Alarmtaster Farbe Gelb, Symbol erhaben ( taktil ). |
| Tasterrand: | Erhaben in der Frontplatte |

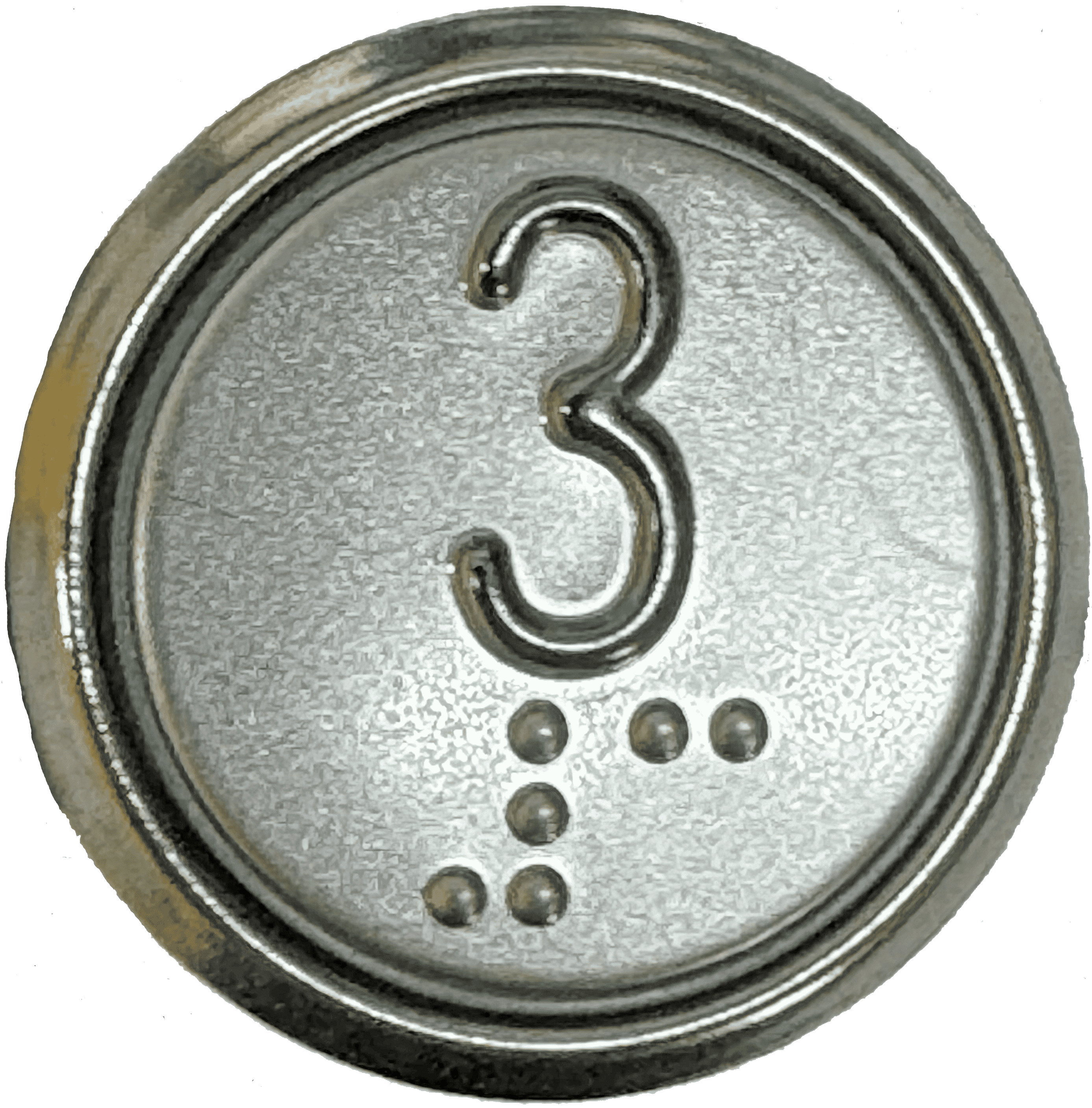

| Symbol: | Tastplatte Edelstahl kugelgestrahlt, matt. Ziffer brüniert. |
| KW-Nummer: | 1002520 |
