Taster KB46 Tastfläche V2A, LED 30V Rot, Taktil, kein Symbol
| Name der Baugruppe: | KB46 |
|---|---|
| Verwendung-Funktion: | Der Taster KB46 gibt es in der Farbe Blau, Rot und Gelb. Taster wird von der Rückseite der Frontplatte in den Durchbruch eingeführt und an Schweißbolzen verschraubt, Frontplattenstärke 2mm. |
| Einsatzzeitpunkt: | Ab 2013 |
| Schaltelemente: | mechanisch |
| Abmessungen (mit Schale): | 32,3 mm im Durchmesser |
| Gewicht: | Ca. 75 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |

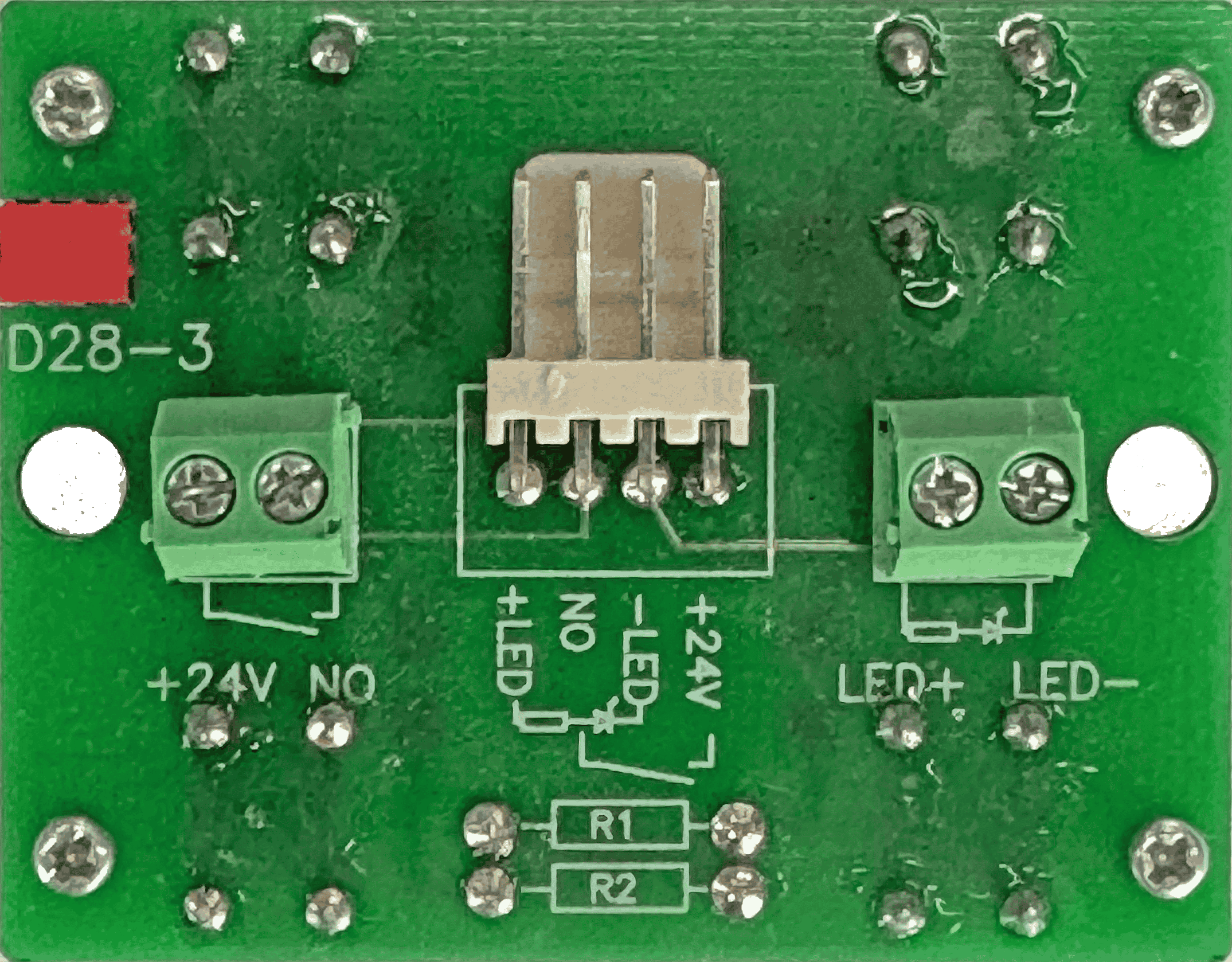

| Anschlussarten: | Variante mittels 4-poliger Schneid-Klemme Typ Molex |
| Quittierung: | Leuchtring, 4 X LED Farbe Rot, Blau, Alarmtaster Farbe Gelb, Symbol erhaben ( taktil ). |
| Tasterrand: | Ausführung bündig in der Frontplatte |
| Symbol: | Durchgraviert und ausgegossen, Farbe Weiß |
| KW-Nummer: | 1002790 |
