TV60-105
| Name der Baugruppe: | TV60-105 |
|---|---|
| Verwendung-Funktion: | Sie dient zur Überwachung der Türentriegelungskontakte bei Aufzügen mit verkürztem Schachtkopf &/ verkürzter Schachtgrube bei KW-Steuerungen. |
| Abgelöste Baugruppe: | TV60-104 |
| Einsatzzeitpunkt: | Ab 2017-10 bis 2020-04 |
| Relaiselemente: | K139, K140 + Relais |
| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 115 mm x 77.2 mm x 60 mm |
| Gewicht: | Ca. 900 Gramm |
| Spannungsversorgung: | +24V DC / 230V AC |
| Schaltzyklen: | Ca. 1.000.000 Schaltspiele |
| Schutzgrad: | IP 43 / Verschutzungsgrad II |
| Einbauort: | Im Schaltschrank |
| Umgebungstemperatur: | 0 bis +45 °C |
| KW-Nummer: | 1100302 |

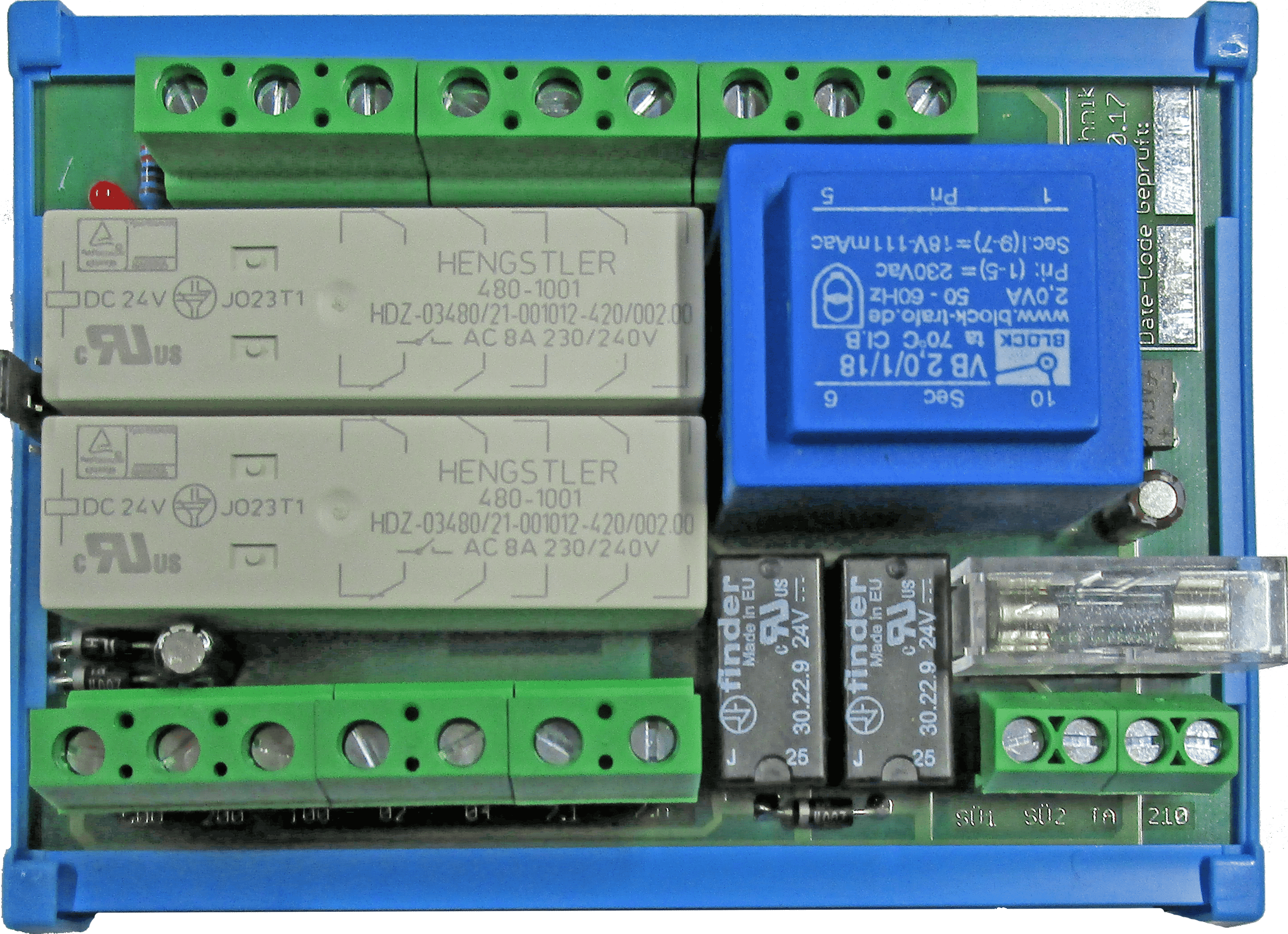

Ansteuerung Türentriegelungsüberwachung TV60-105
Die Baugruppe TV60-105 ersetzt alle bisherigen Baugruppen der Typreihe. Sie dient zur Überwachung der Türentriegelungskontakte bei Aufzügen mit verkürztem Schachtkopf &/ verkürzter Schachtgrube bei KW-Steuerungen.
