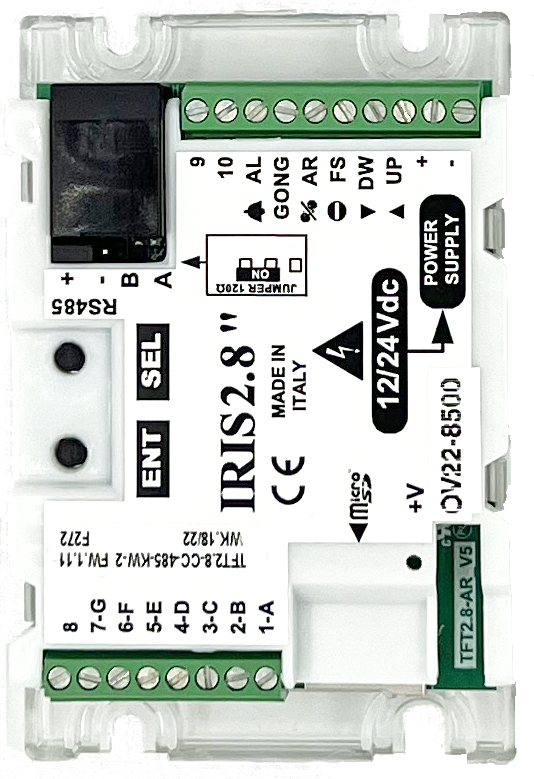

TFT-28-VEGA
Anschluss :
Prozessorsystem D613:
Das R12-Buskabel kann
direkt am FKR613 oder an
den ER-2013 / 2014
eingesteckt werden.
Einstellung über die
Steuerung.
| Name der Baugruppe: | TFT-28-V |
|---|---|
| Verwendung-Funktion: | Das Display TFT-28-V ersetzt alle 2,8 Zoll TFT-Displays |
| Einsatzzeitpunkt: | Ab 2016 |
| Abmessungen (mit Schale): | 77.6 x 43.2 mm, 240 Pixel, 65000 Farben |

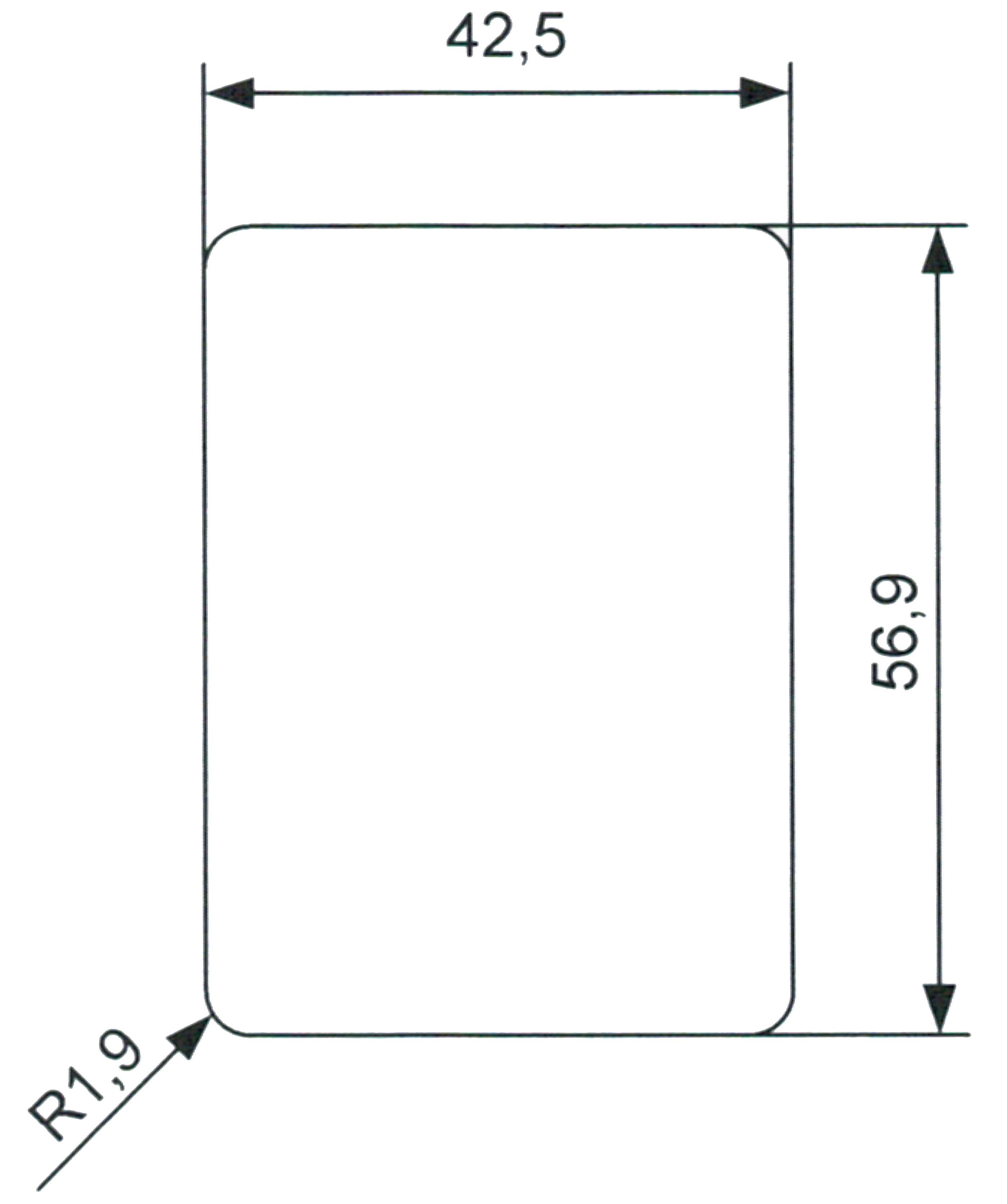

| Display-Ausschnitt: | 56,9,0 mm x 42,5 mm R1,9 |
| Gewicht: | Ca. 200 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Abdeckung-Gehäuse: | Aus Polykarbonat, für Frontplattenstärke von 2mm |
| Schutzgrad: | IP 43 / Verschutzungsgrad II |
| Einbauort: | Hinter dem Tableau |
| Umgebungstemperatur: | 0 bis +65 °C |
| Ansteuerung: | KW-Display-Bus, Parallel-1ausN, Binär, Gray |
| KW-Nummer: | 1001064 |
