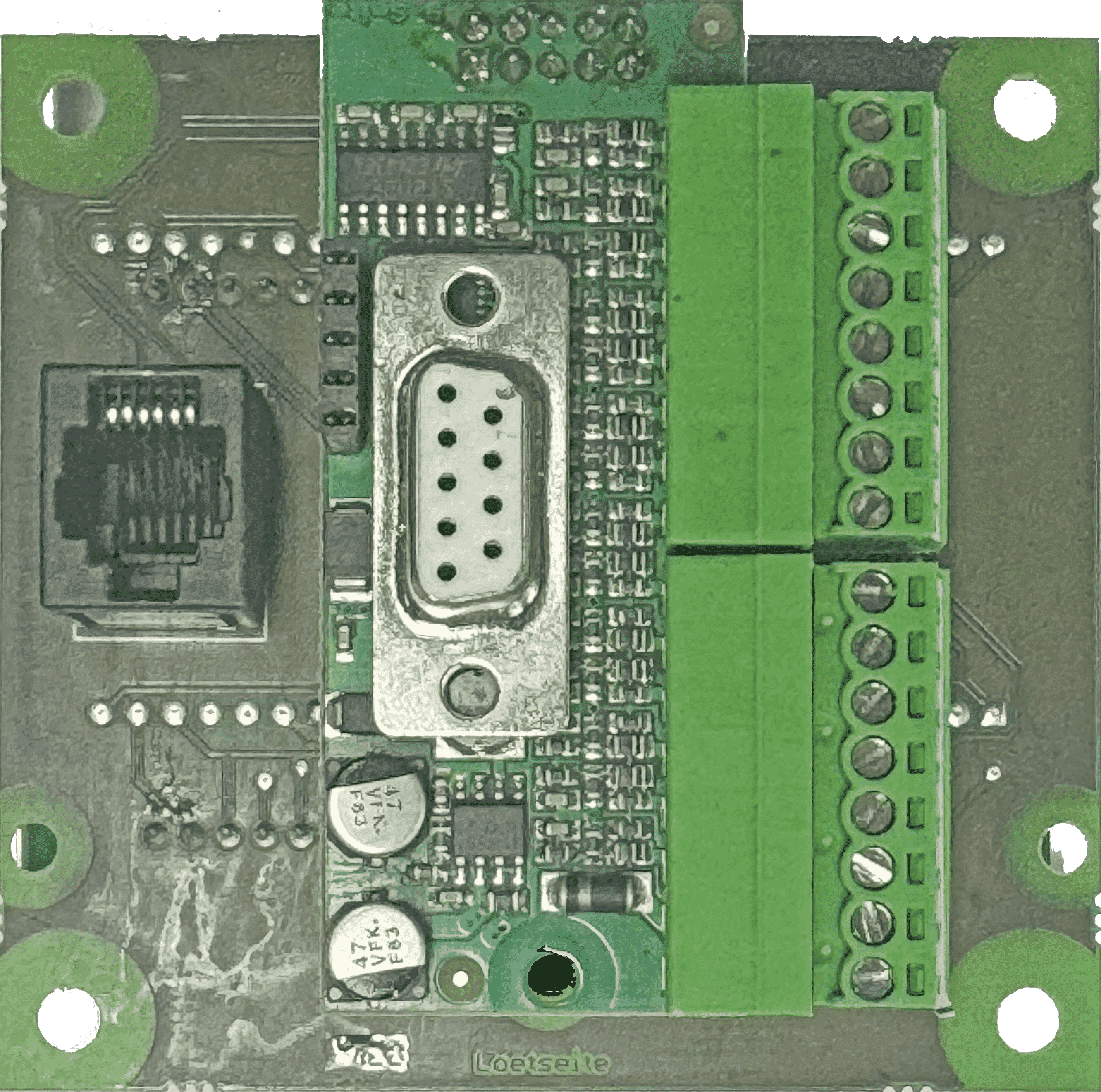

Prozessoreinheit PIC-111
Die neue Prozessoreinheit PIC-111 macht aus den passiven Matrixanzeigen ANZ22, -32, -33, -52 und -53 aktive Einheiten. Die Versorgungsspannung der Baugruppe beträgt +24V DC. Die Charakteristik der Eingänge ist einstellbar zwischen high aktiv (+24V) und low aktiv (0V).
Der Fahrkorbstand kann als 1ausN, Binär oder Graycodiert eingestellt werden.
Es stehen 14 Eingänge zur freien Belegung zur Verfügung. Die Einstellung erfolgt über das Handterminal HPG-60. Jeder Eingang kann mit dem Fahrkorbstand oder den Pfeilen oder mit Lauftexten programmiert werden.
Etagenanzeige:
32 Etagen sind anwählbar, für jede Etage können zwei Stellen eingestellt werden (blank- 0123456789ABCDEFGHIJKLMNOPQRSTUVWXYZ).
Die Animation der Ziffern kann man einstellen. Zur Wahl steht, ob die Etagenanzeige beim Wechsel direkt angezeigt wird oder „reinrollt“.
Pfeile:
Freibelegbar sind die Funktionen „Pfeil Auf“ und „Pfeil Ab“. Die Animation der Pfeile ist ein-stellbar. Zur Wahl steht, ob der Fahrtrichtungspfeil fest in der Anzeige steht oder
„scrollt“.
Lauftexte:
Freibelegbar sind die Lauftexte
„ÜBERLAST“, „EVAKUIERUNG“,
„FEUERWEHRFAHRT“, „SONDERFAHRT“ und „AUSSER BETRIEB“.
| Name der Baugruppe: | PIC-111 |
|---|---|
| Verwendung-Funktion: | Mit der PIC-111 Baugruppe werden Die Matrix.Displays erweitert um Eingänge für die Parallel-1ausN, Binär, Gray Ansteuerung. |
| Einsatzzeitpunkt: | Ab 2008 |
| Abmessungen (mit Schale): | 86 x 50 mm |
| Gewicht: | Ca. 150 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Abdeckung-Gehäuse: | Aus Plexiglas Grau, für Frontplattenstärke von 2mm |
| Schutzgrad: | IP 21 / Verschutzungsgrad II |
| Einbauort: | Hinter dem Tableau |
| Umgebungstemperatur: | 0 bis +45 °C |
| Ansteuerung: | Mit der PIC-111 -> Parallel-1ausN, Binär, Gray |
| KW-Nummer: | 1001000 |
