Matrixanzeige ANZ-53 ROT
Die Baureihe ANZ-53 stellt eine Matrixanzeige dar,

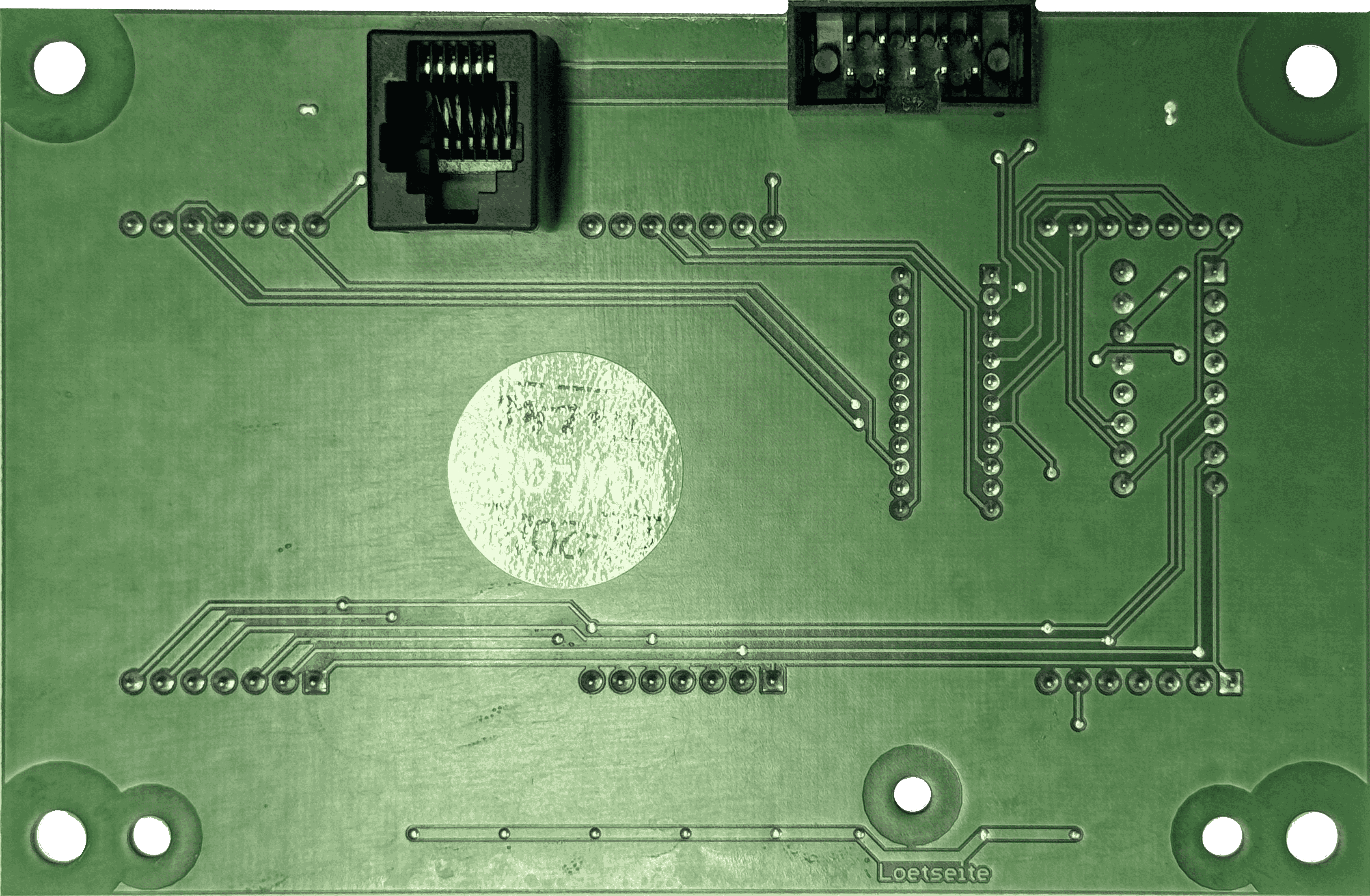

die aus einer Hauptplatine, drei LED-
Matrixblöcken, und einer LED-Displayscheibe
besteht. Die Ziffernhöhe beträgt 54mm. Die
Matrixanzeige ANZ-53 ist eine passive Einheit und
benötigt zur Ansteuerung das DAVID-
Steuerungssystem.
Verbindet man die Matrixplatine ANZ-53 mit der
Prozessorplatine PIC-111, so entsteht die
Matrixanzeige ANZ-153, die an jeder
Aufzugsteuerung betrieben werden kann.
Es stehen 14 Eingänge zur
Fahrkorbstandvisualisierung, Pfeil AUF und AB,
sowie Lauftexte zur Verfügung.
Die Displayscheibe für die ANZ-33-52-53 spannt
eine sichtbare Fläche der Größe 115 x 55 mm (H x
B) auf und ist in der Farbe Grau
| Name der Baugruppe: | ANZ-53 bzw. ANZ-153 |
|---|---|
| Verwendung-Funktion: | Das Matrix-Display ANZ53 bzw. ANZ153 kann Zeichen und Pfeile mit einer Höhe von 54mm darstellen. |
| Einsatzzeitpunkt: | Ab 2007 |

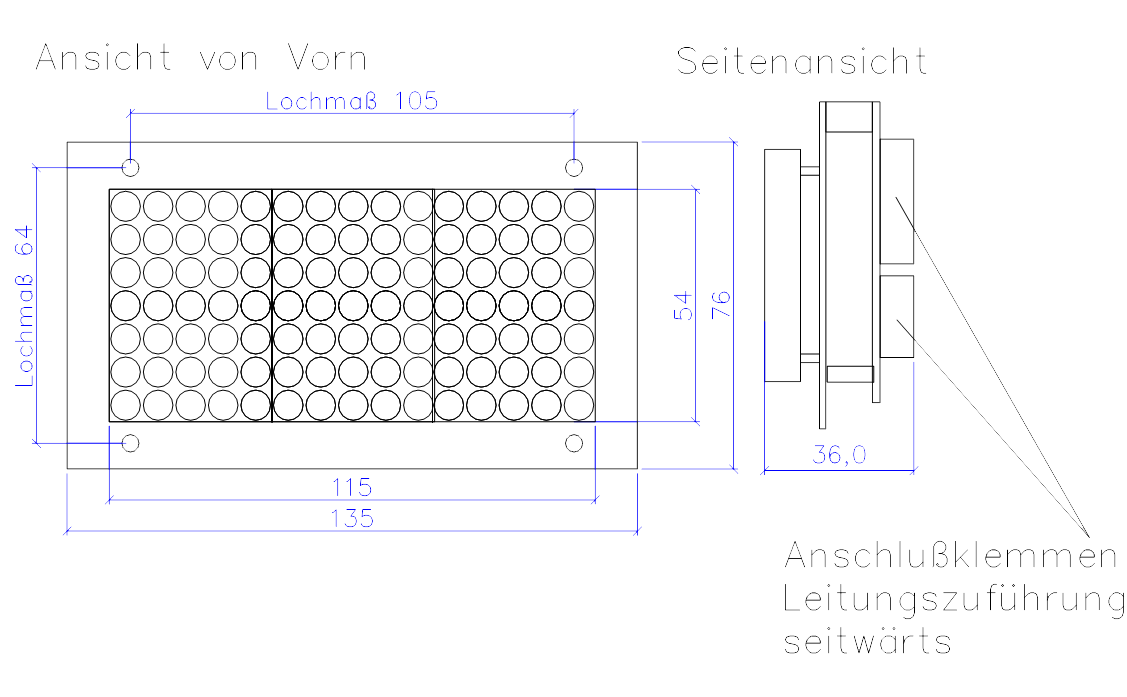

| Abmessungen (mit Schale): | 135 x 76 mm |
| Display-Ausschnitt: | 115,0 mm x 54,0 mm |
| Gewicht: | Ca. 300 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Abdeckung-Gehäuse: | Aus Plexiglas Grau, für Frontplattenstärke von 2mm |
| Schutzgrad: | IP 21 / Verschutzungsgrad II |
| Einbauort: | Hinter dem Tableau |
| Umgebungstemperatur: | 0 bis +65 °C |
| Ansteuerung: | KW-Matrix-Bus, mit der PIC-111: Parallel-1ausN, Binär, Gray |
| KW-Nummer: | 1001050 |
