Matrixanzeige ANZ-33 ROT

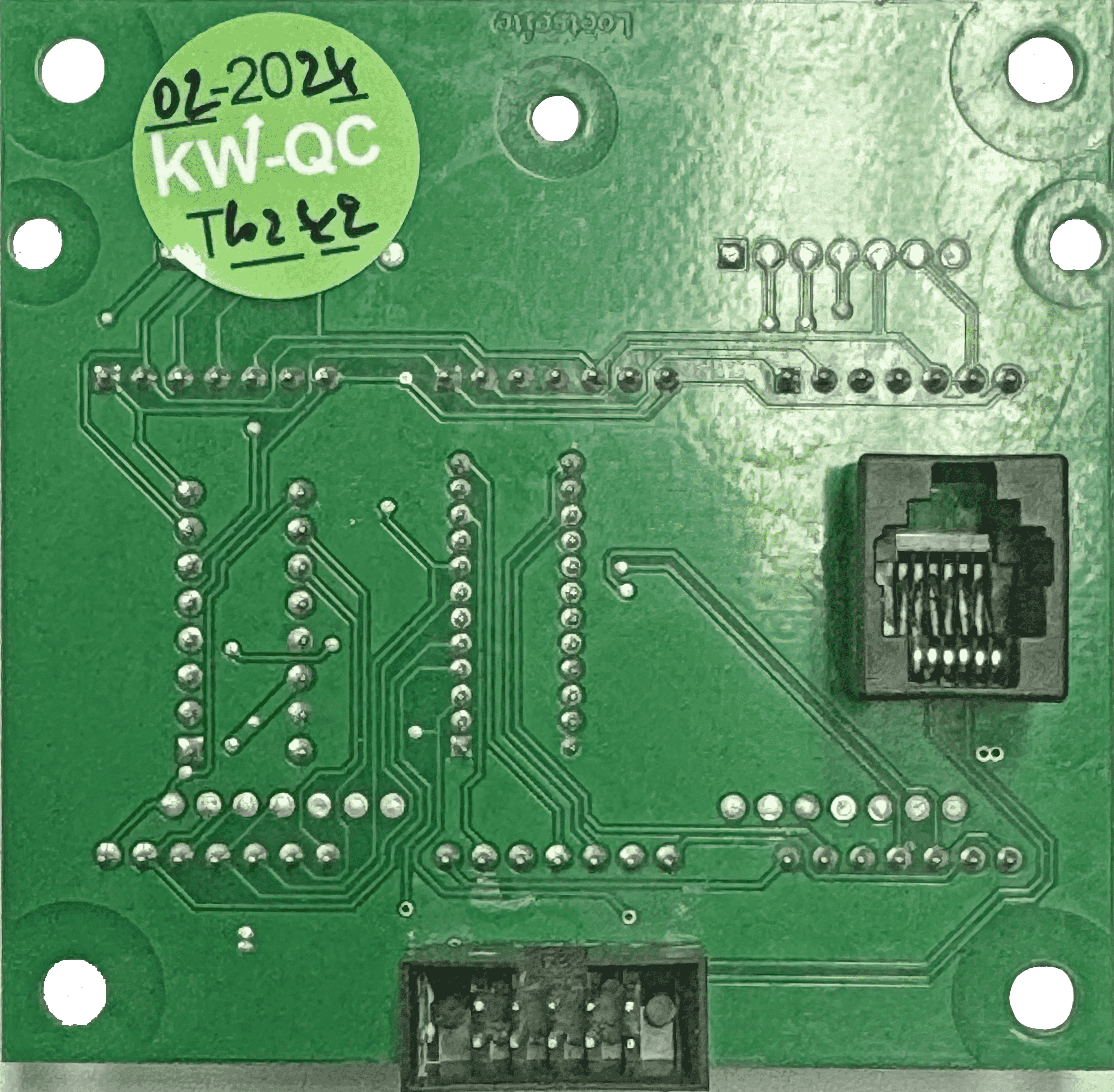

Die Baureihe ANZ-33 stellt eine Matrixanzeige dar, die
aus einer Hauptplatine, drei LED-Matrixblöcken, und
einer LED-Displayscheibe besteht. Die Ziffernhöhe
beträgt 30mm. Die Matrixanzeige ANZ-33 ist eine
passive Einheit und benötigt zur Ansteuerung das
DAVID-Steuerungssystem.
Verbindet man die Matrixplatine ANZ-33 mit der
Prozessorplatine PIC-111, so entsteht die
Matrixanzeige ANZ-133, die an jeder Aufzugsteuerung
betrieben werden kann.
Es stehen 14 Eingänge zur
Fahrkorbstandvisualisierung, Pfeil AUF und AB, sowie
Lauftexte zur Verfügung.
Für die Matrixanzeige ANZ-33 bzw. 133 stehen zwei
verschiedene Matrixscheiben zur Verfügung.
Die Displayscheibe für die ANZ-33 spannt eine
sichtbare Fläche der Größe 80 x 55mm (H x B) auf und
ist in der Farbe Grau erhältlich.
Die Displayscheibe für die ANZ-33-52-53 spannt eine
sichtbare Fläche der Größe 115 x 55 mm (H x B) auf
und ist in der Farbe Grau.
| Name der Baugruppe: | ANZ-33 bzw. ANZ-133 |
|---|---|
| Verwendung-Funktion: | Das Matrix-Display ANZ33 bzw. ANZ133 kann Zeichen und Pfeile mit einer Höhe von 30mm darstellen. |
| Einsatzzeitpunkt: | Ab 2007 |

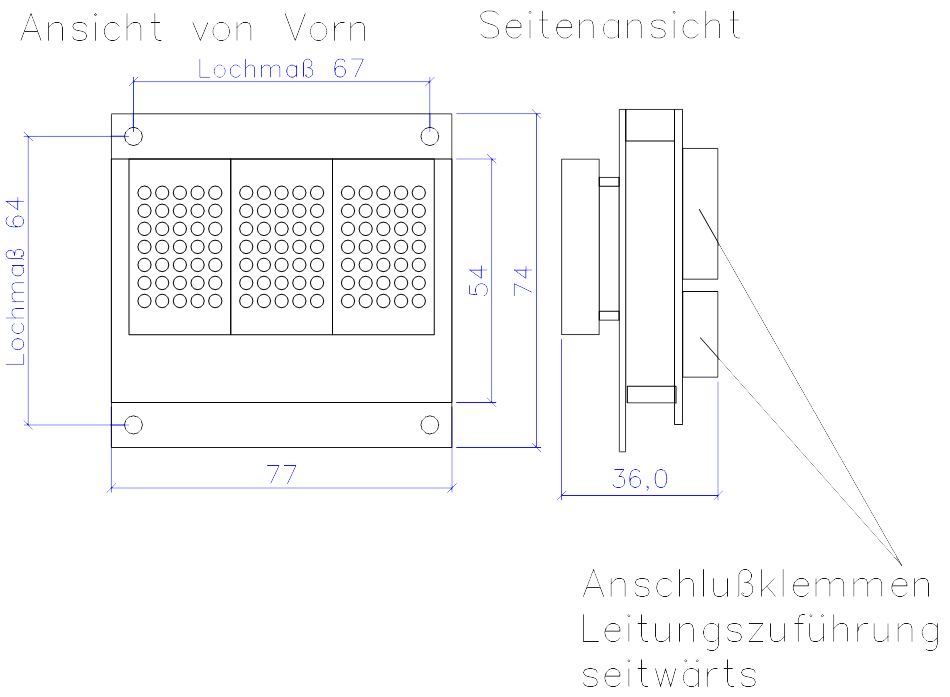

| Abmessungen (mit Schale): | 77 x 74 mm |
| Display-Ausschnitt: | 80,0 mm x 30,0 mm |
| Gewicht: | Ca. 250 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Abdeckung-Gehäuse: | Aus Plexiglas Grau, für Frontplattenstärke von 2mm |
| Schutzgrad: | IP 21 / Verschutzungsgrad II |
| Einbauort: | Hinter dem Tableau |
| Umgebungstemperatur: | 0 bis +65 °C |
| Ansteuerung: | KW-Matrix-Bus, mit der PIC-111: Parallel-1ausN, Binär, Gray |
| KW-Nummer: | 1001035 |
