Matrixanzeige ANZ-32 ROT

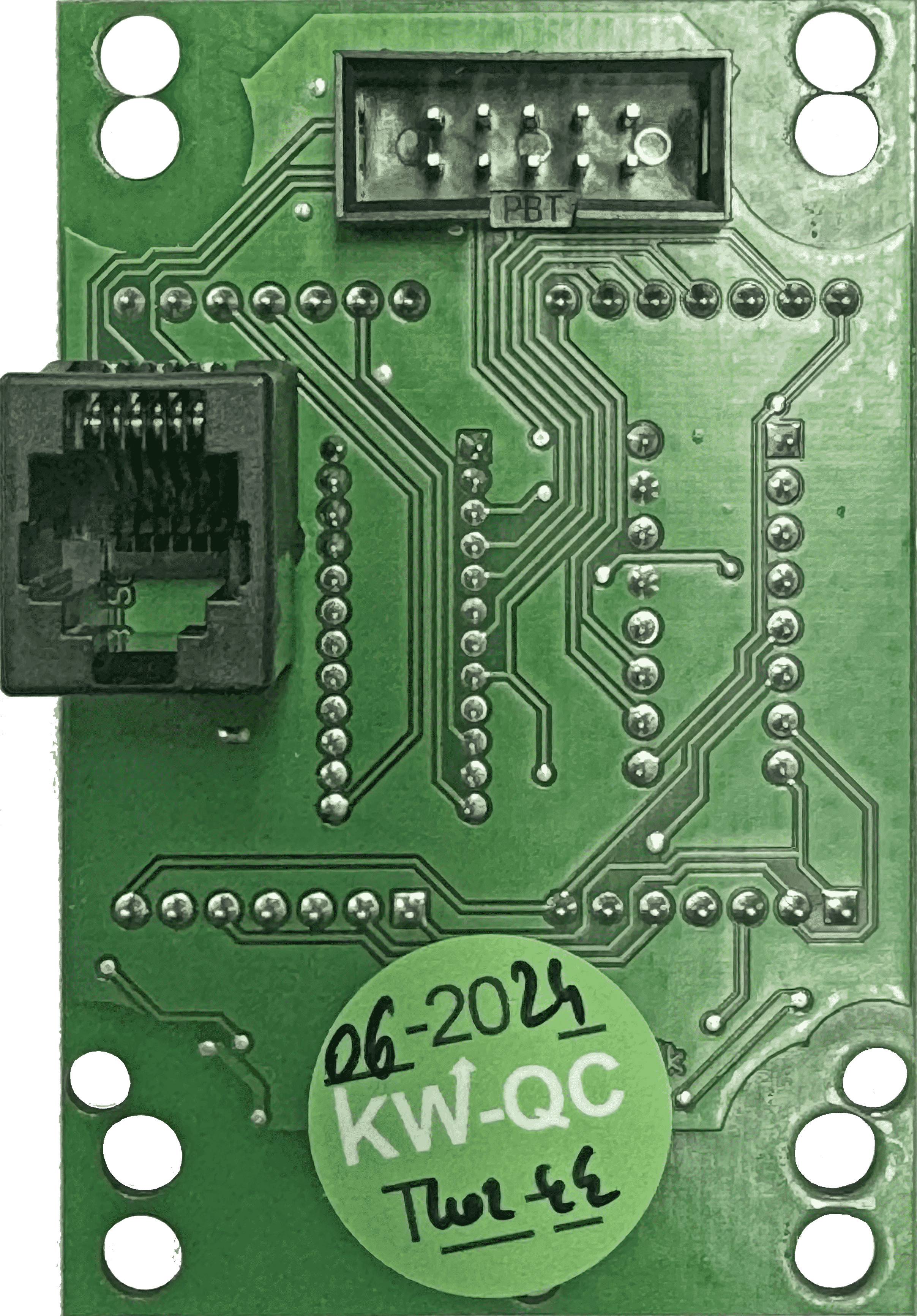

Die Baureihe ANZ-32 stellt eine Matrixanzeige
dar, die aus einer Hauptplatine, zwei LED-
Matrixblöcken und einer LED-Displayscheibe
besteht. Die Ziffernhöhe beträgt 30mm. Die
Matrixanzeige ANZ-32 ist eine passive Einheit und
benötigt zur Ansteuerung das DAVID-
Steuerungssystem.
Verbindet man die Matrixplatine ANZ-32 mit der
Prozessorplatine PIC-111, so entsteht die
Matrixanzeige ANZ-132, die an jeder
Aufzugsteuerung betrieben werden kann. Es
stehen 14 Eingänge zur
Fahrkorbstandvisualisierung, Pfeil AUF und AB,
sowie Lauftexte zur Verfügung.
Für die Matrixanzeige ANZ-32 bzw. 132 stehen
zwei verschiedene Matrixscheiben zur Verfügung.

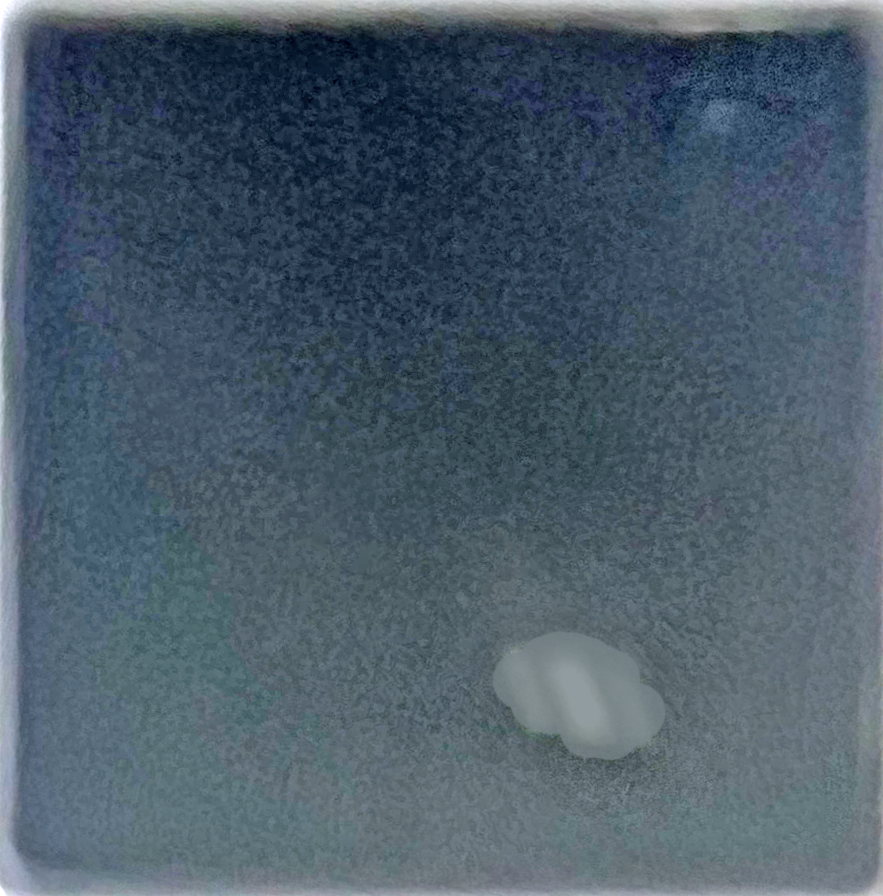

Die Displayscheibe für die ANZ-32 spannt eine
sichtbare Fläche der Größe 50 x 50 mm (B x H)
auf und ist in der Farbe Grau erhältlich.
| Name der Baugruppe: | ANZ-32 bzw. ANZ-132 |
|---|---|
| Verwendung-Funktion: | Das Matrix-Display ANZ32 bzw. ANZ132 kann Zeichen und Pfeile mit einer Höhe von 30mm darstellen. |
| Einsatzzeitpunkt: | Ab 2007 |

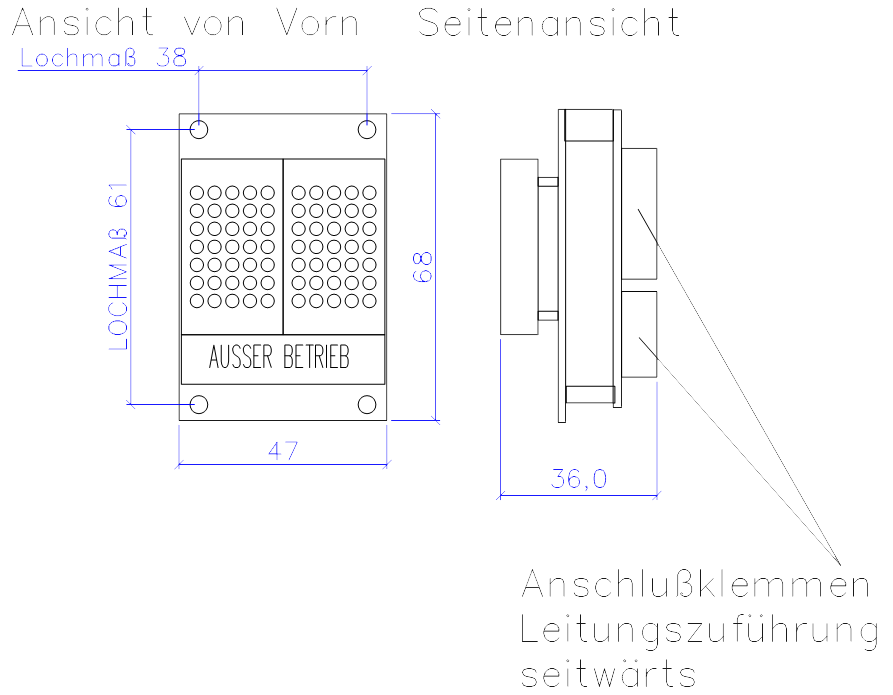

| Abmessungen (mit Schale): | 68 x 47 mm |
| Display-Ausschnitt: | 50,0 mm x 30,0 mm |
| Gewicht: | Ca. 200 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Abdeckung-Gehäuse: | Aus Plexiglas Grau, für Frontplattenstärke von 2mm |
| Schutzgrad: | IP 21 / Verschutzungsgrad II |
| Einbauort: | Hinter dem Tableau |
| Umgebungstemperatur: | 0 bis +65 °C |
| Ansteuerung: | KW-Matrix-Bus, mit der PIC-111: Parallel-1ausN, Binär, Gray |
| KW-Nummer: | 1001015 |
