Matrixanzeige ANZ-22 ROT
Die Baureihe ANZ-22 stellt eine Matrixanzeige dar,

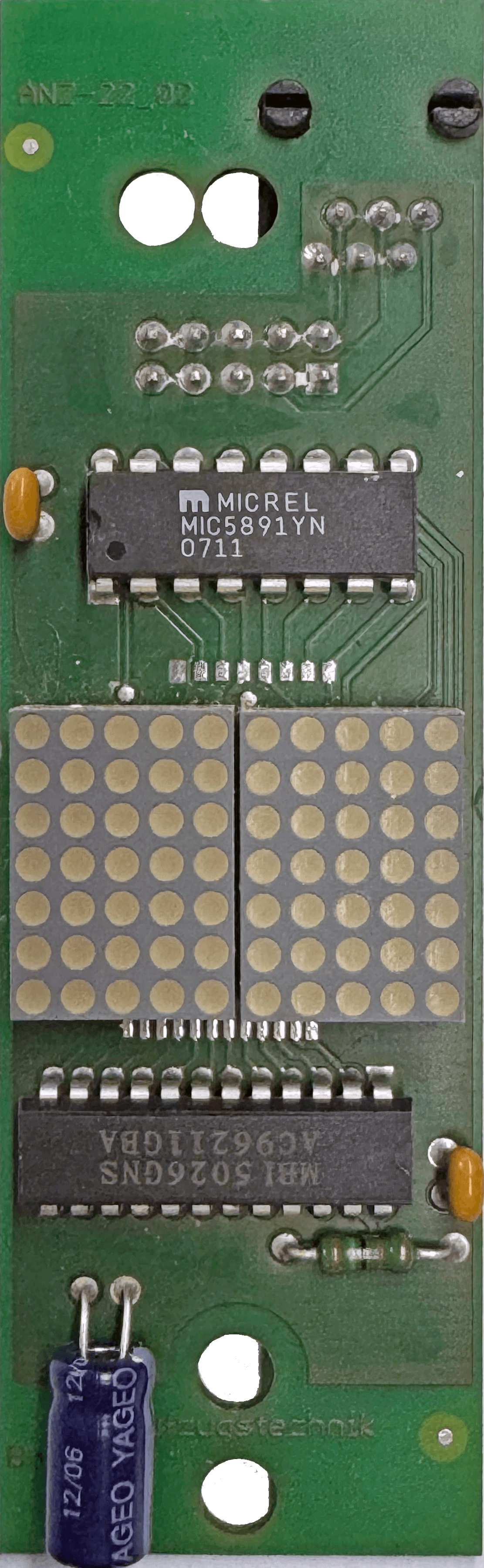

die aus einer Hauptplatine, zwei LED-Matrixblöcken
und einer LED-Displayscheibe besteht. Die
Ziffernhöhe beträgt 18mm. Die Matrixanzeige ANZ-
22 ist eine passive Einheit und benötigt zur
Ansteuerung das DAVID-Steuerungssystem.
Verbindet man die Matrixplatine ANZ-22 mit der
Prozessorplatine PIC-111, so entsteht die
Matrixanzeige ANZ-122, die an jeder
Aufzugsteuerung betrieben werden kann. Es stehen
14 Eingänge zur Fahrkorbstandvisualisierung, Pfeil
AUF und AB, sowie Lauftexte zur Verfügung.
Für die Matrixanzeige ANZ-22 bzw. 122 steht eine
Matrixscheiben zur Verfügung.

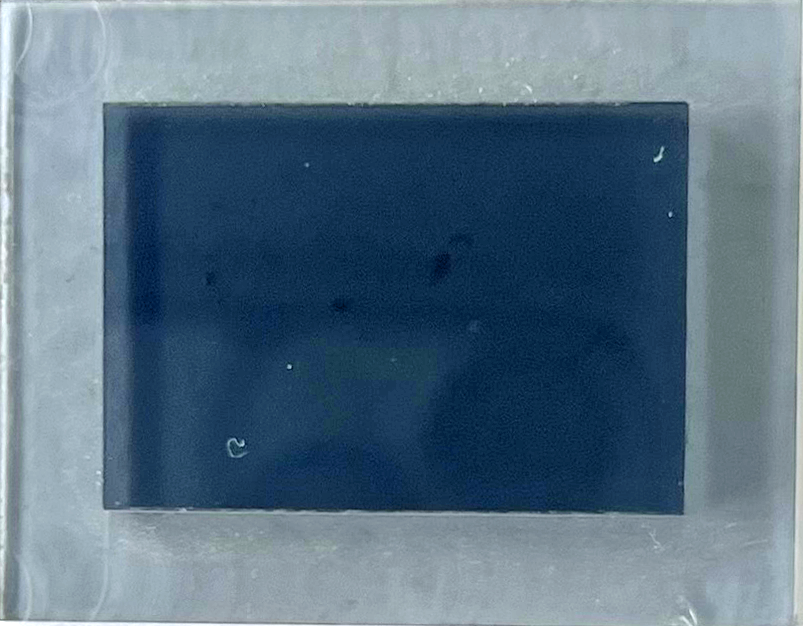

Die Displayscheibe Typ J spannt eine sichtbare
Fläche der Größe 26 x 18 mm (B x H) auf und ist in
der Farbe Grau erhältlich
Name der Baugruppe: | ANZ-22 bzw. ANZ-122 |
---|---|
Verwendung-Funktion: | Das Matrix-Display ANZ22 bzw. ANZ122 kann Zeichen und Pfeile mit einer Höhe von 18mm darstellen. |
Einsatzzeitpunkt: | Ab 2007 |

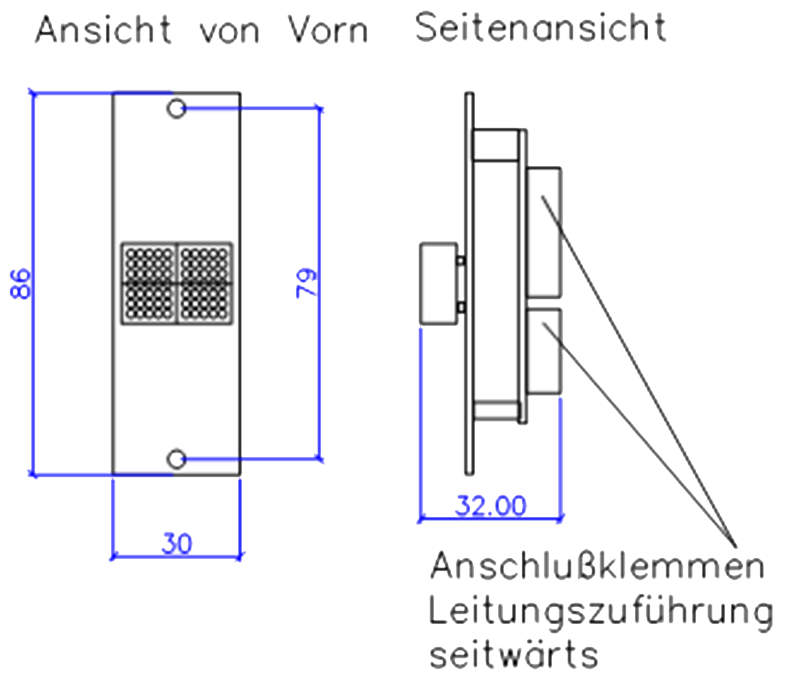

Abmessungen (mit Schale): | 86 x 30 mm |
Display-Ausschnitt: | 18,0 mm x 26,0 mm |
Gewicht: | Ca. 150 Gramm |
Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
Abdeckung-Gehäuse: | Aus Plexiglas Grau, für Frontplattenstärke von 2mm |
Schutzgrad: | IP 21 / Verschutzungsgrad II |
Einbauort: | Hinter dem Tableau |
Umgebungstemperatur: | 0 bis +65 °C |
Ansteuerung: | KW-Matrix-Bus, mit der PIC-111: Parallel-1ausN, Binär, Gray |
KW-Nummer: | 1001005 |
