LCD-60 KW

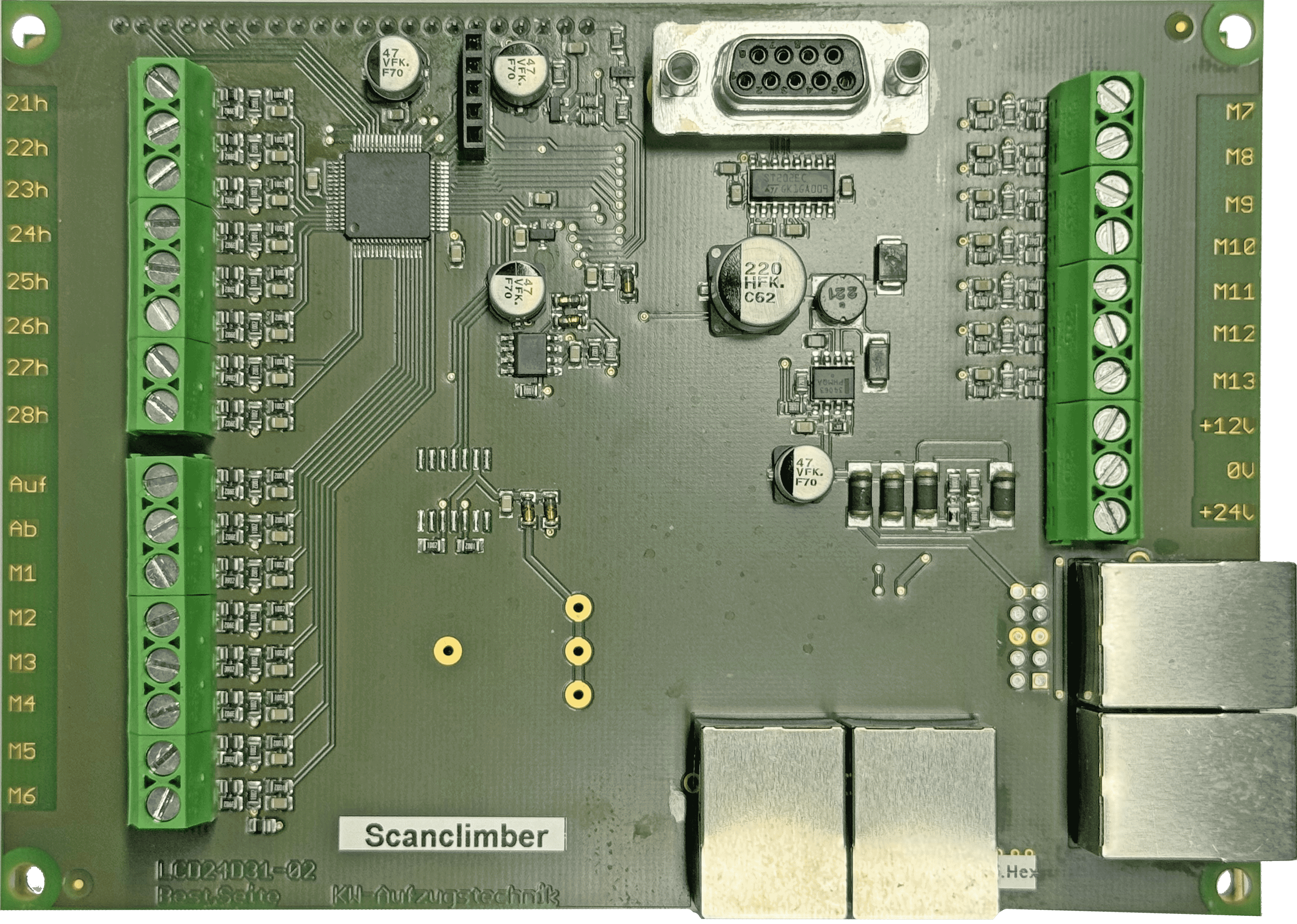

Die Baureihe LCD-60 stellt eine LCD-Anzeige
dar, die aus einer LCD-Platine und einer
Hauptplatine besteht. Die Hauptplatine hat
eine Größe von 150 x 106 mm und besitzt

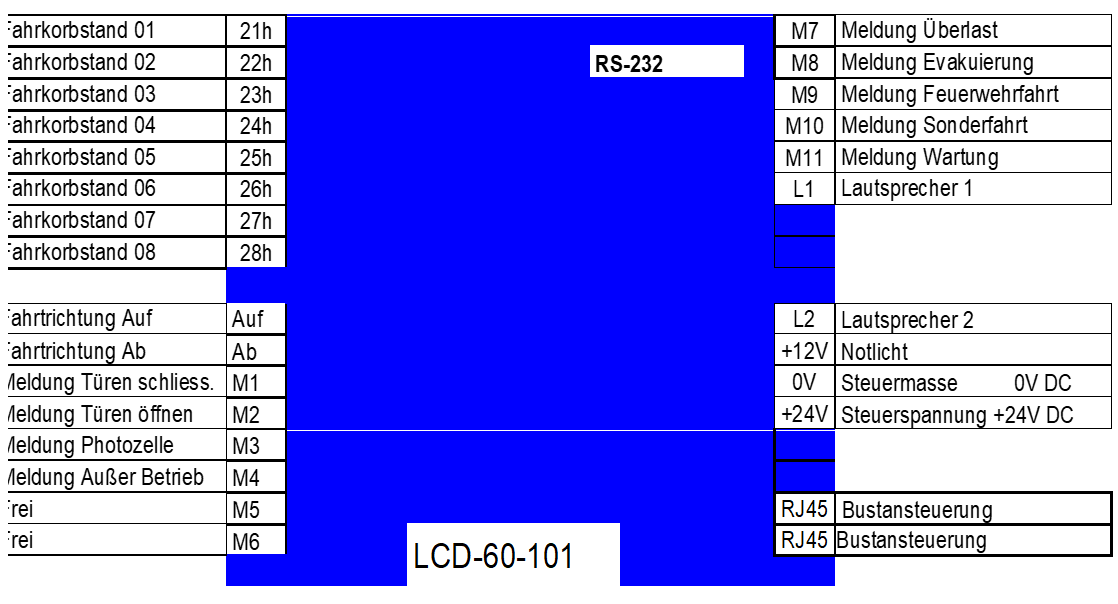

außer den Spannungseinspeiseeingängen,
sowie dem Notlichteingang, weitere 21
Eingänge zur Ansteuerung der LCD-Anzeige.
Das LC-Display hat eine Auflösung von 240 x
128 Pixel und eine Bildschirmabmessung von
ca. 60mm x 110mm. Die Hintergrundfarbe ist
blau, die Ziffern, Zeichen und Pixel werden in
weiß dargestellt.
| Name der Baugruppe: | LCD-60 KW |
|---|---|
| Verwendung-Funktion: | Die LCD-60 ist vorgesehen für den Einbau im Innentableau |
| Einsatzzeitpunkt: | Ab 2010 |
| Abmessungen (mit Schale): | 132 x 83 mm, 240 x 128 Pixel, Farbe weiß – Hintergrund blau |
| Display-Ausschnitt: | 112 mm x 63 mm |
| Gewicht: | Ca. 300 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Abdeckung-Gehäuse: | Aus Plexiglas, für Frontplattenstärke von 2mm |
| Schutzgrad: | IP 43 / Verschutzungsgrad II |
| Einbauort: | Hinter dem Tableau |
| Umgebungstemperatur: | 0 bis +45 °C |
| Ansteuerung: | Parallel-1ausN, Binär, Gray |
| KW-Nummer: | 1001055 |
