HSK90-101 – 4 Hall-Schalter-Spuren
| Name der Baugruppe: | HSK90-101 |
|---|---|

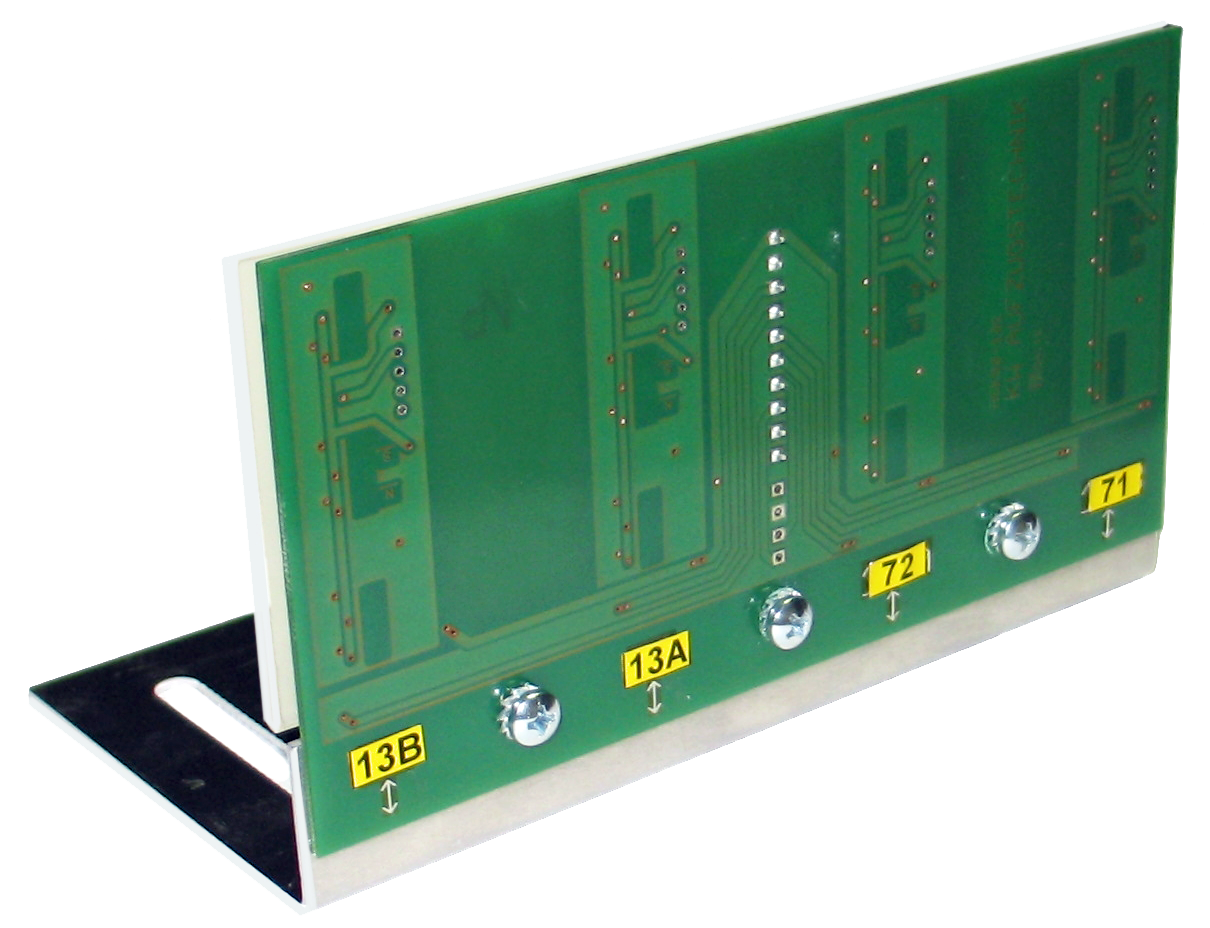

| Verwendung-Funktion: | Die Baugruppe HSK90 ist eine Hall-Schalterkopierung mit 4 Magnetspuren (S71, S72, S13A, S13B) für die Verwendung von Schachtfahnen. Als Messsysteme können Relativ- und Absolutwertgebersysteme zum Einsatz kommen. |
| Abgelöste Baugruppe: | ESK90 |
| Einsatzzeitpunkt: | Ab 2012-02 bis 2015-05 |
| Schaltelemente: | Hallschalter elektronisch, S71, S72, S13A, S13B |

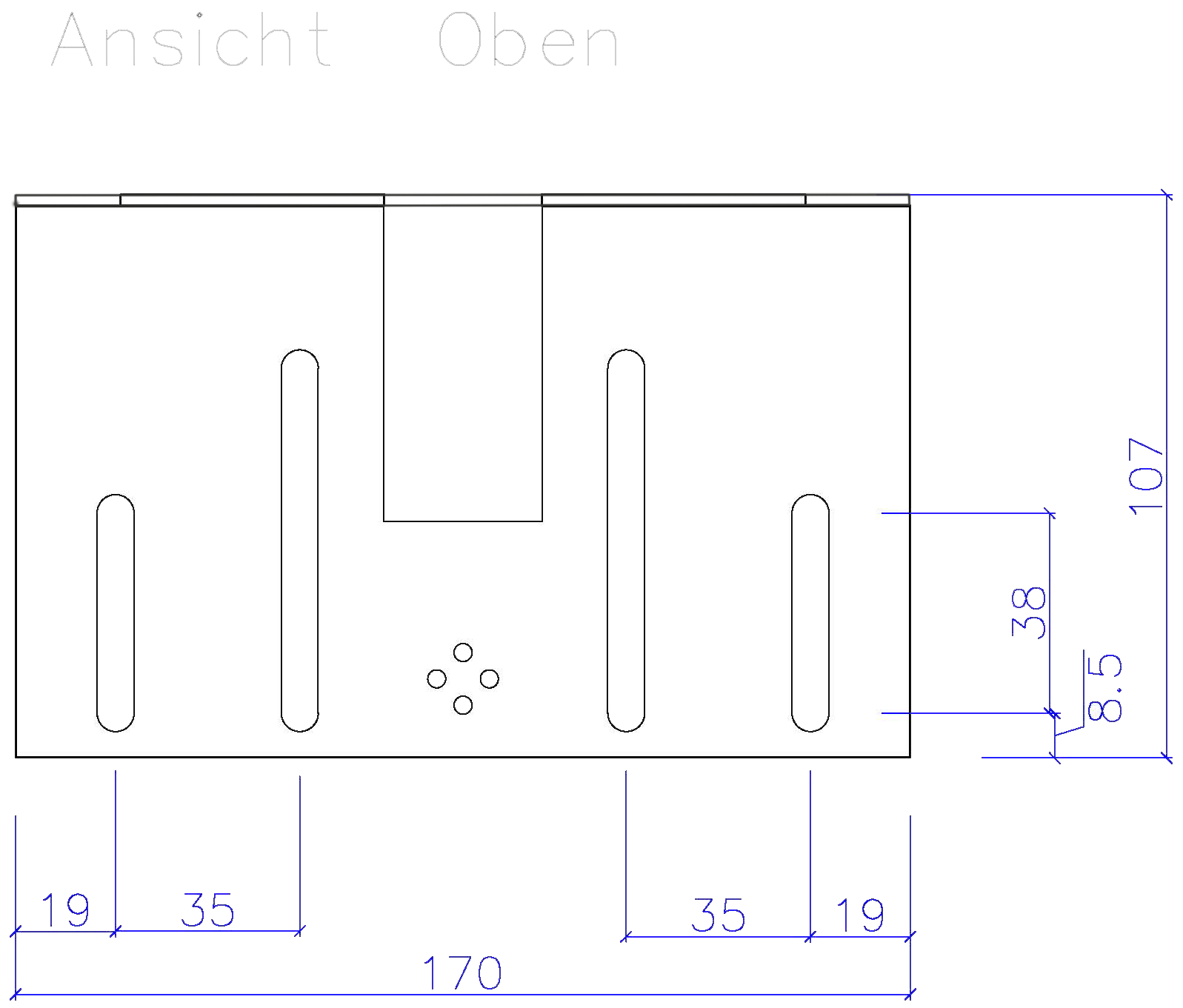

| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 170 mm x 107 mm x 82 mm |
| Gewicht: | Ca. 1000 Gramm |

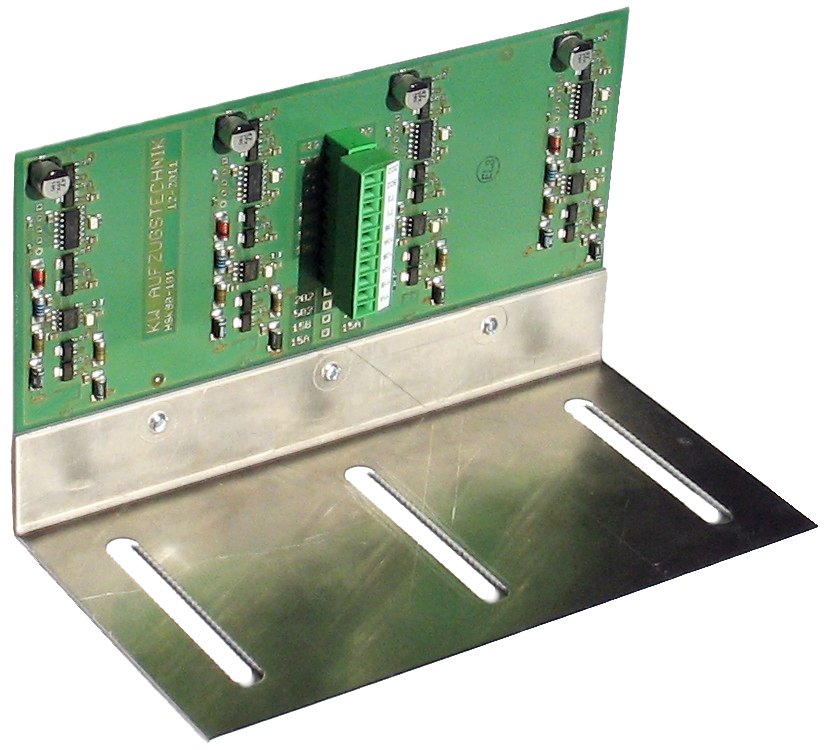

| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Schutzgrad: | IP 21 / Verschmutzungsgrad II |
| Einbauort: | Auf der Kabine |
| Umgebungstemperatur: | 0 bis +45 °C |
