HSK46-102 – 4 Hall-Schalter-Spuren
| Name der Baugruppe: | HSK46-102 |
|---|---|
| Verwendung-Funktion: | Die Baugruppe HSK46 ist eine Hall-Schalterkopierung mit 4 Magnetspuren (S71, S72, S13A, S13B) bei Verwendung von Montage der Magnete auf der Schiene, bzw. auf der UMO-Klemme. Durch Jumperung kann die Funktion Zone oder Vorendschalter gewählt werden. Als Messsysteme können Relativ- und Absolutwertgebersysteme zum Einsatz kommen. |
| Abgelöste Baugruppe: | HSK46-101 |
| Einsatzzeitpunkt: | Ab 2015-08 bis 2019-05 |
| Schaltelemente: | Hallschalter elektronisch, S71, S72, S13A, S13B |

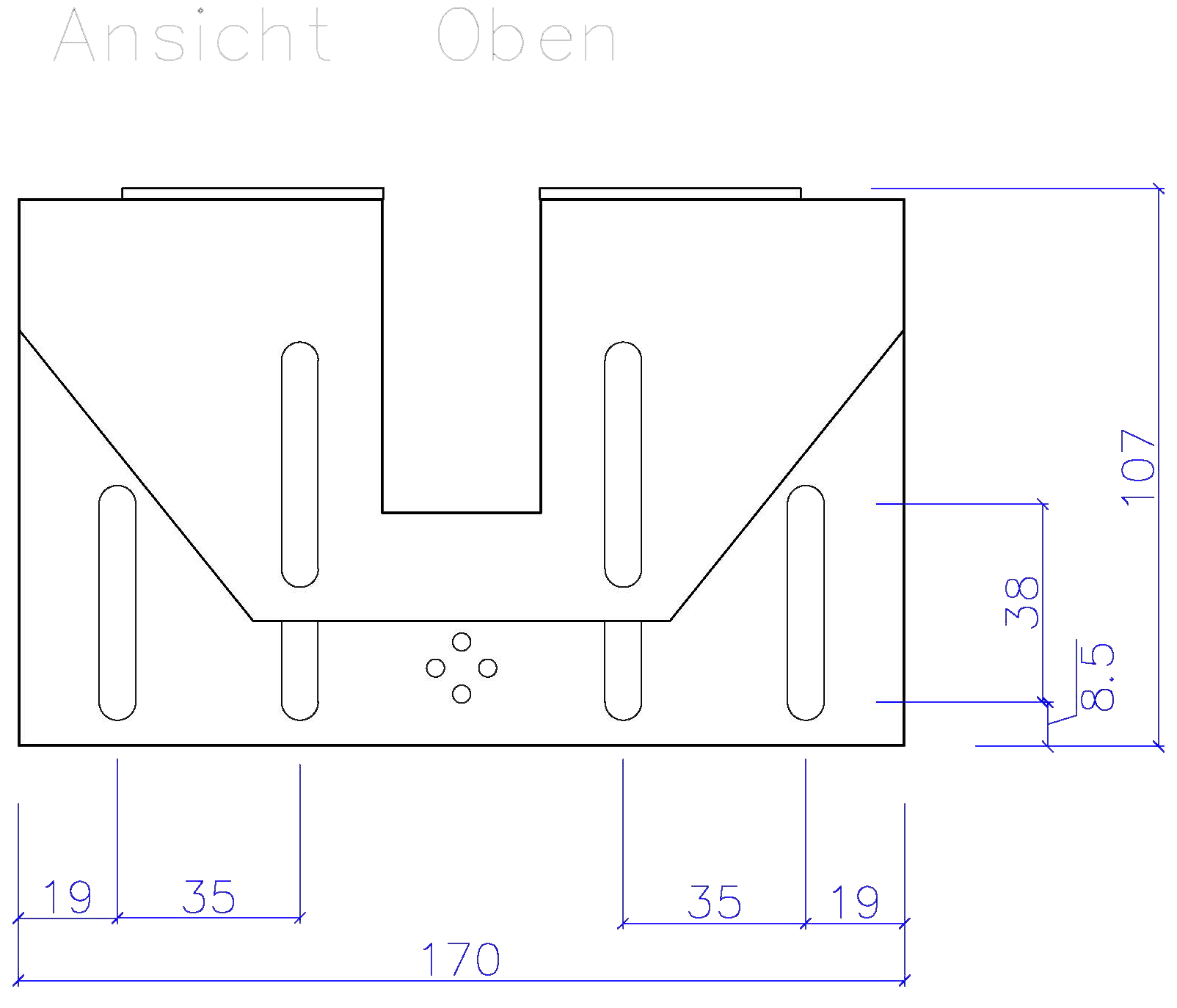

| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 170 mm x 107 mm x 95 mm |
| Gewicht: | Ca. 900 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Schutzgrad: | IP 43 / Verschmutzungsgrad II |
| Einbauort: | Auf der Kabine |
| Umgebungstemperatur: | 0 bis +45 °C |
| KW-Nummer: | 1100773 |
