HSK44-101 – 4 Hall-Schalter-Spuren
Name der Baugruppe: | HSK44-101 |
---|---|
Verwendung-Funktion: | Die Baugruppe HSK44 entspricht technisch der HSK46 und ist eine Sonderversion für Fa. Loedige. Es ist eine Hall-Schalterkopierung mit 4 Magnetspuren (S71, S72, S13A, S13B) bei Verwendung der Montage der Magnete auf der Schiene, bzw. auf der UMO-Klemme. Durch Jumperung kann die Funktion Zone oder Vorendschalter gewählt werden. Als Messsysteme können Relativ- und Absolutwertgebersysteme zum Einsatz kommen. |
Abgelöste Baugruppe: | ESK44-101 |
Einsatzzeitpunkt: | Ab 2015-08 bis 2019-05 |
Schaltelemente: | Hallschalter elektronisch, S71, S72, S13A, S13B |

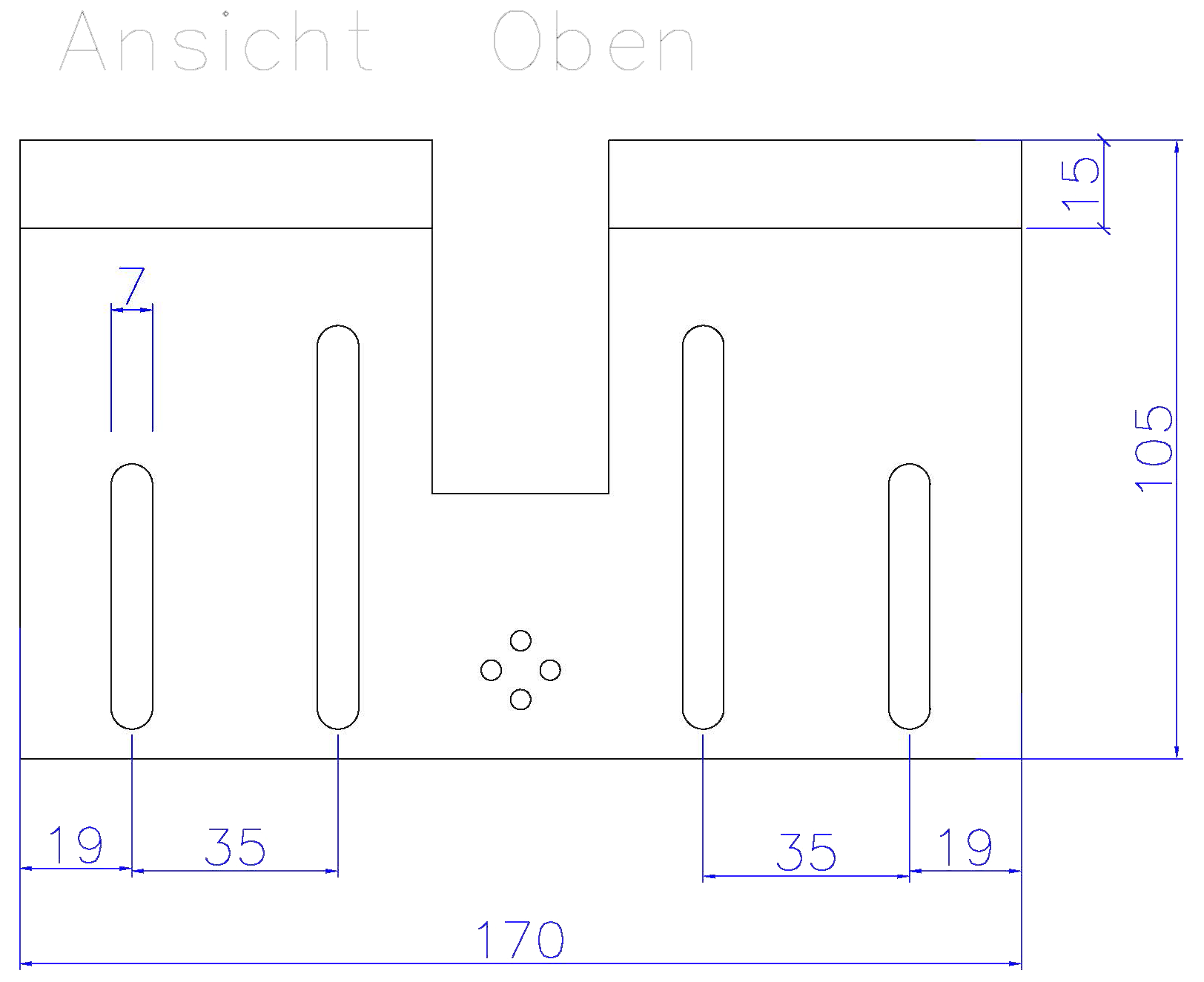

Abmessungen (mit Schale): | (Länge x Breite x Höhe) 170 mm x 107 mm x 95 mm |
Gewicht: | Ca. 900 Gramm |
Spannungsversorgung: | Klemmen
200 - 24V DC
Klemmen 500 - 0V GND |
Schutzgrad: | IP 21 / Verschmutzungsgrad II |
Einbauort: | Auf der Kabine |
Umgebungstemperatur: | 0 bis +45 °C |
