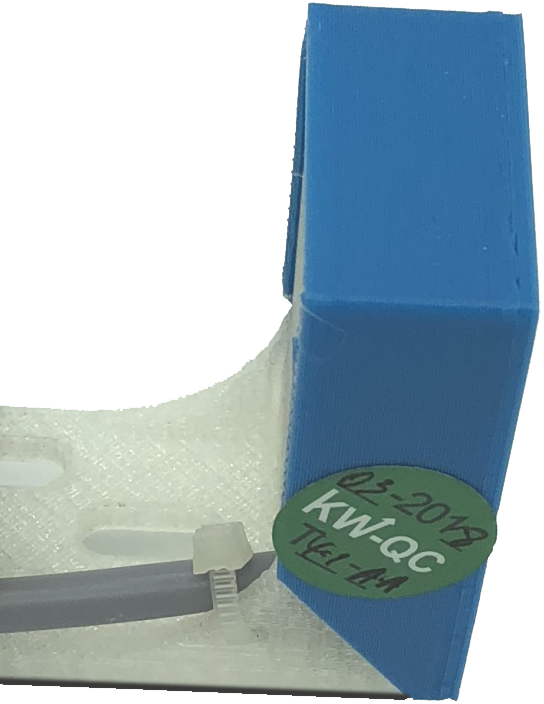

HSK01-102 – 1 Hall-Schalter-Spuren
| Name der Baugruppe: | HSK01-102 |
|---|---|
| Verwendung-Funktion: | Die Baugruppe HSK01 ist eine Hall-Schalterkopierung mit einer Magnetspuren (Zone) für die Verwendung von Schachtfahnen / Magnetmontage auf den Schienen. Als Messsysteme können Absolutwertgebersysteme zum Einsatz kommen. |
| Abgelöste Baugruppe: | HSK01-101 |
| Einsatzzeitpunkt: | Ab 2017-08 |
| Schaltelemente: | Hallschalter elektronisch |

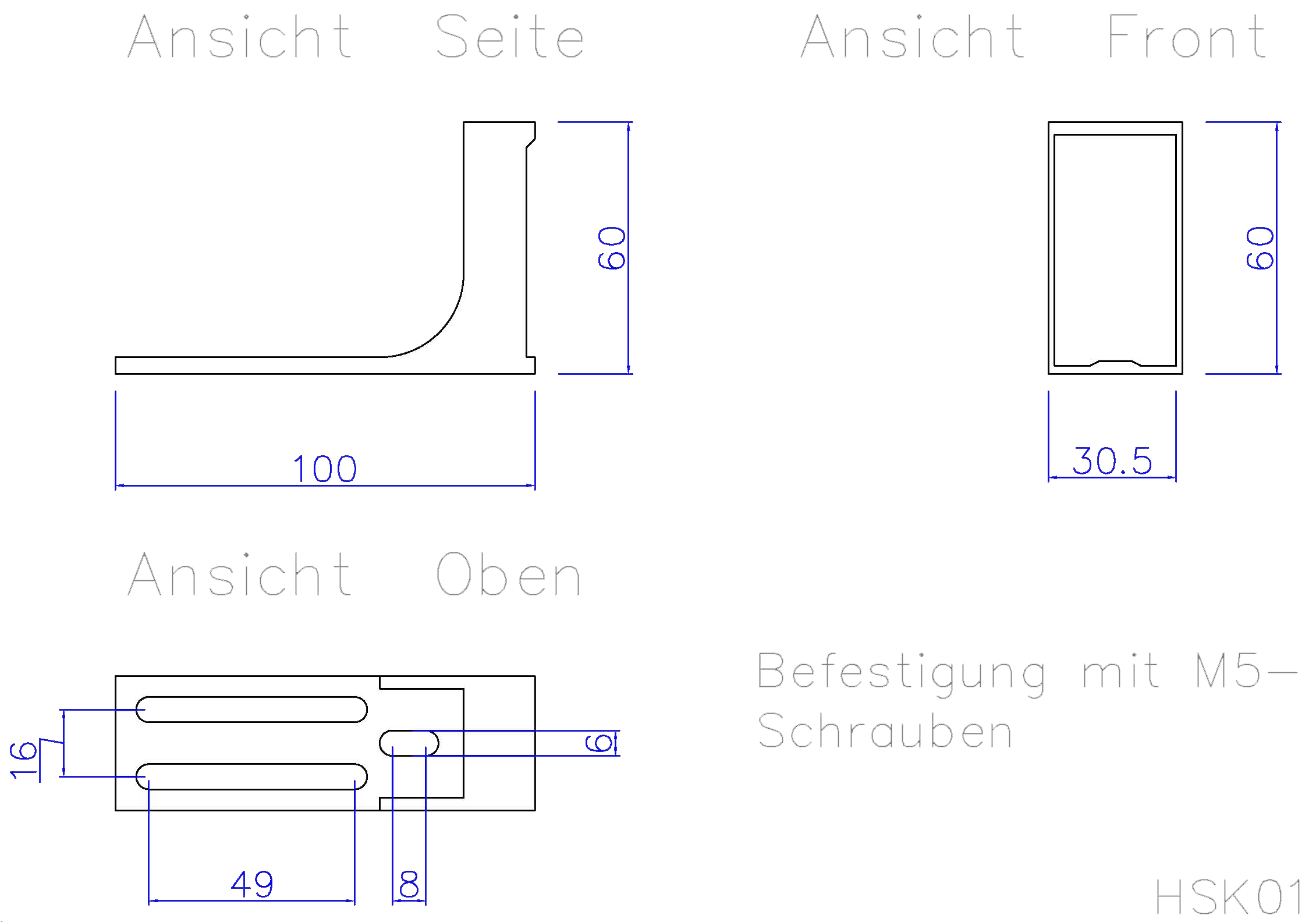

| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 100 mm x 30.5 mm x 60 mm |
| Gewicht: | Ca. 300 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Schaltzyklen: | 1.000.000 max |
| Schutzgrad: | IP 43 / Verschmutzungsgrad II |
| Einbauort: | Auf der Kabine |
| Umgebungstemperatur: | 0 bis +45 °C |
| KW-Nummer: | 1100774 |
