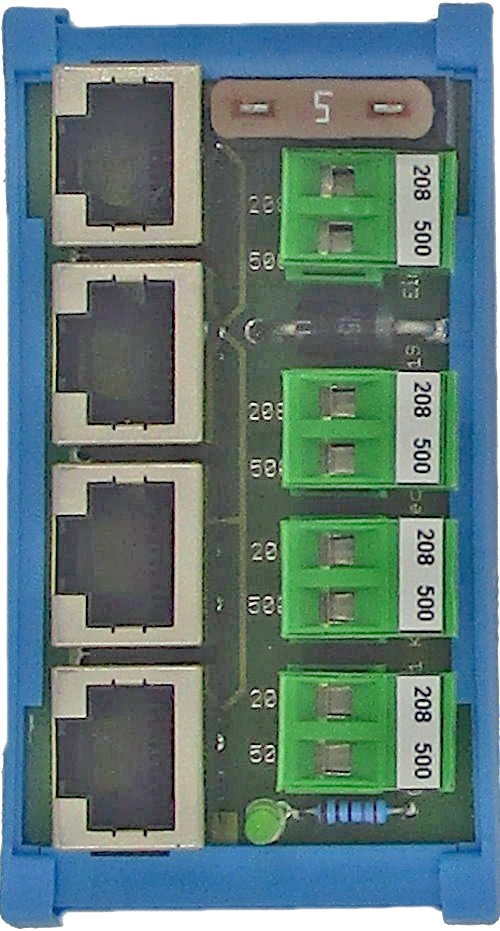

G3BIS70-101 - Baugruppe

Name der Baugruppe:	G3BIS70-101
Verwendung-Funktion:	Die Baugruppe G3BIS70 gibt uns die Möglichkeit bei der Verwendung von zwei Schachtbussen, nämlich 1 und 3, auf eine aufwendige zweite BIS70 zu verzichten und stattdessen eine G3BIS70 einzusetzen. Für die neue Schachtgrubenstelle SGS-92 kommt der ERG-2018 zum Einsatz. Da dieser eine Busverbindung zum Erweiterungsbus das D613 benötigt, wird die G3BIS70 vorübergehend bis zur Fertigstellung der BIS80 in der STG verwendet.
Einsatzzeitpunkt:	Ab 201-08 bis 2019-05 (Abgelöst durch die Interfaceplatine BIS80-101)
Relaiselemente:	Keine
Abmessungen (mit Schale):	(Länge x Breite x Höhe) 42 mm x 77.2 mm x 40 mm
Gewicht:	Ca. 300 Gramm
Spannungsversorgung:	Klemmen 208 - 24V DC Klemmen 500 - 0V GND
Schaltzyklen:	keine
Schutzgrad:	IP 43 / Verschutzungsgrad II
Einbauort:	Im Schaltschrank
Umgebungstemperatur:	0 bis +65 °C
KW-Nummer:	1100140
