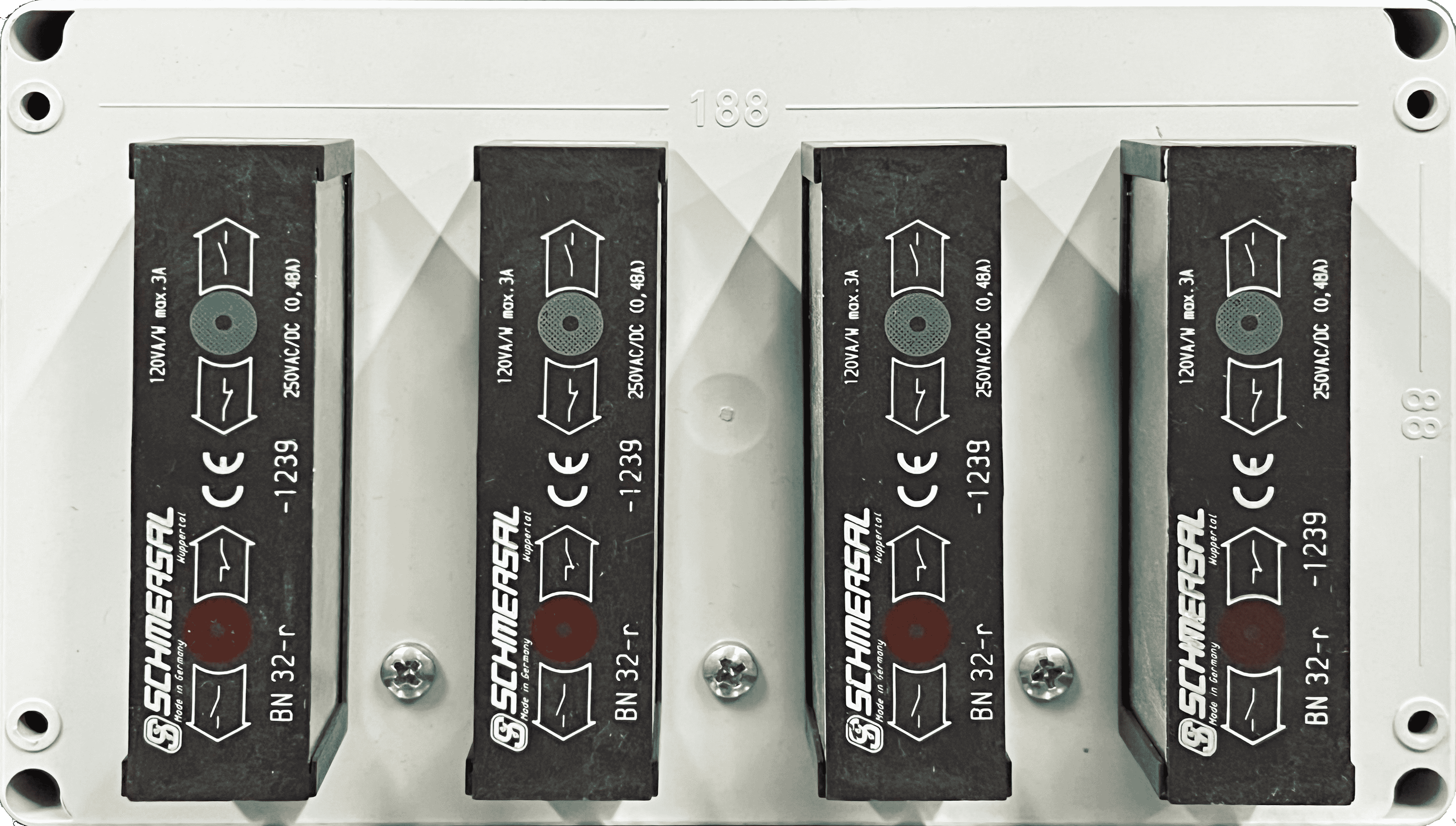

ESK90-IP65 – 4 Magnetschalter
| Name der Baugruppe: | ESK90-IP65 |
|---|---|
| Verwendung-Funktion: | Die Baugruppe ESK90-IP65 ist eine Magnetschalterkopierung mit 4 Magnetspuren (S71, S72, S13A, S13B) für die Verwendung von Schachtfahnen. Als Messsysteme können Relativ- und Absolutwertgebersysteme zum Einsatz kommen. |
| Einsatzzeitpunkt: | Ab 2017-08 bis 2019-05 (Abgelöst durch die HSK90) |
| Schaltelemente: | Magnetschalter Typ Schmersal, S71, S72, S13A, S13B |
| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 58 mm x 77.2 mm x 50 mm |
| Gewicht: | Ca. 1000 Gramm |
| Spannungsversorgung: | Klemmen
200 - 24V DC
Klemmen 500 - 0V GND |
| Schaltzyklen: | 1.000.000 max |
| Schutzgrad: | IP 43 / Verschmutzungsgrad II |
| Einbauort: | Auf der Kabine |
| Umgebungstemperatur: | 0 bis +45 °C |
| KW-Nummer: | 1100735 |
