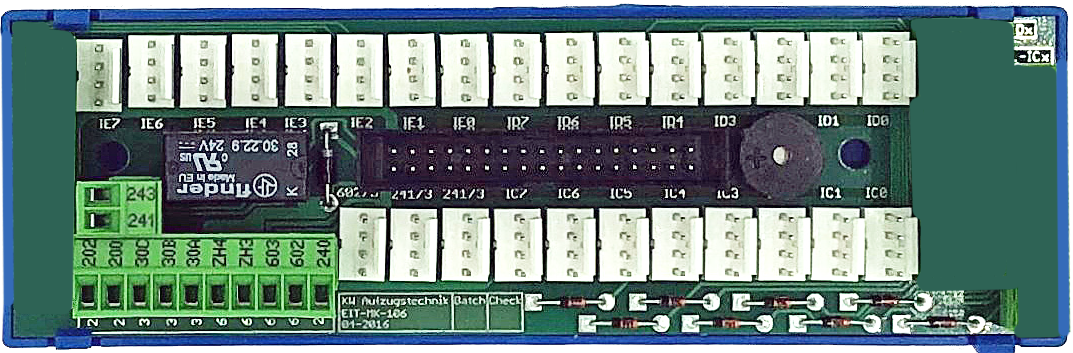

EIT-106-Molex Innentableau-Leiterplatte
| Name der Baugruppe: | EIT-106-Molex & EIT-106-Klemmen |
|---|---|
| Verwendung-Funktion: | Die Baugruppe EIT-106-M/K sitzt hinter dem Innentableau und wird über ein 34-poliges Innentableaukabel mit dem Fahrkorbrechner (FKR) verbunden. Als Verbesserung gegenüber der EIT-102-M wurde die Klemmenvariante mit integriert. |
| Abgelöste Baugruppe: | EIT-102-M oder (EIT-102-J selten!) |
| Einsatzzeitpunkt: | Ab 2016-04 |
| Relaiselemente: | K30 |
| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 147 mm x 46 mm x 30 mm |
| Gewicht: | Ca. 300 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Schaltzyklen: | 1.000.000 |
| Schutzgrad: | IP 43 / Verschmutzungsgrad II |
| Einbauort: | Rückseite vom Innentableau |
| Umgebungstemperatur: | 0 bis +65 °C |
| KW-Nummer: | 1100051 |
