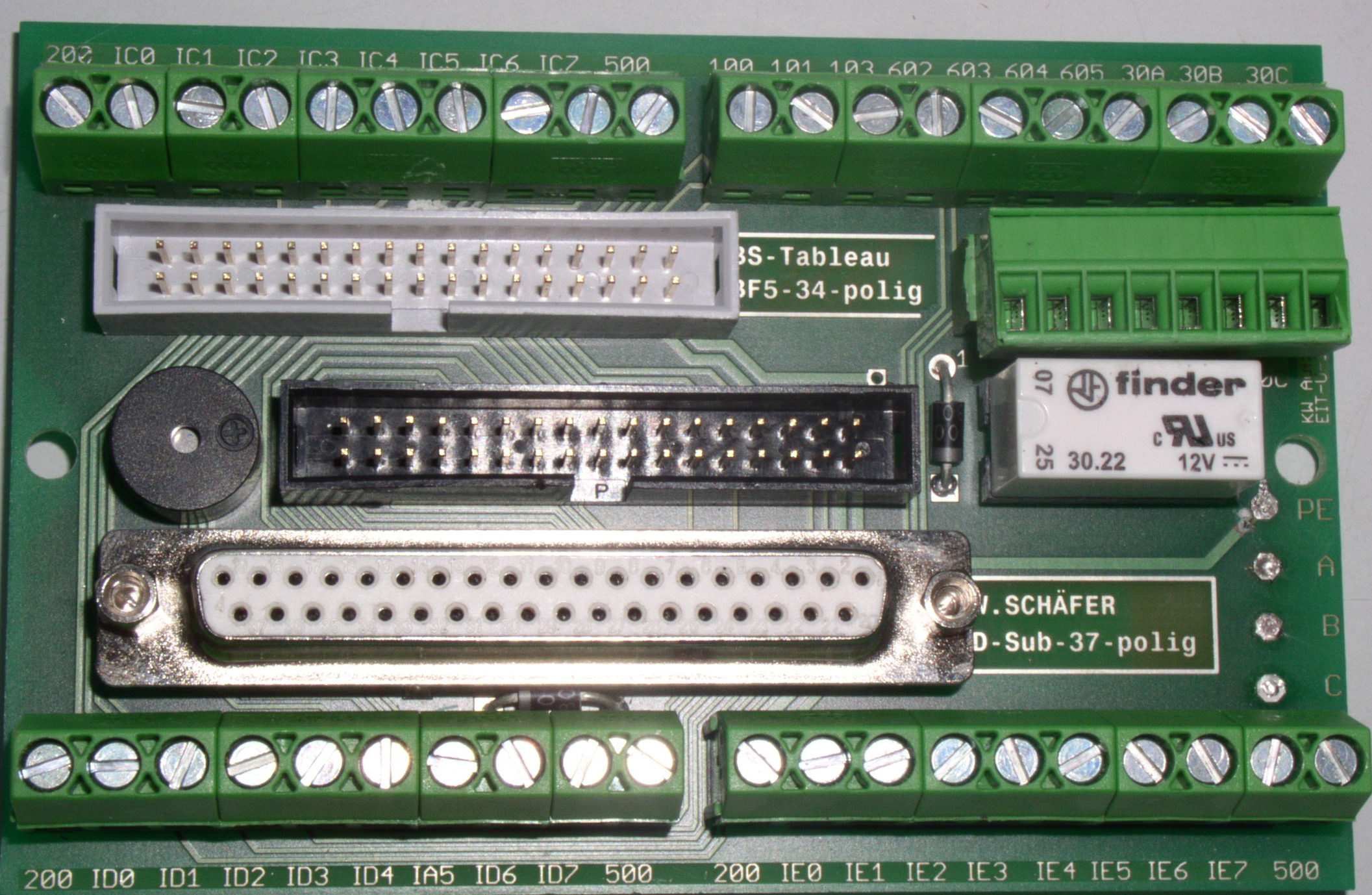

EIT-103-UNI Innentableau-Leiterplatte
| Name der Baugruppe: | EIT-103-UNI |
|---|---|
| Verwendung-Funktion: | Die Baugruppe EIT-103-Uni sitzt Inspektionskasten. Ein vorverdrahtetes Schäfer-Tableau wird über ein 37-poliges D-Sub-Kabel, bzw. ein vorverdrahtetes BS-Tableau wird über ein 34-poliges Flachkabel mit der EIT-103-Uni verbunden. |
| Einsatzzeitpunkt: | Ab 2008-07 |
| Relaiselemente: | K30 |
| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 112 mm x 75 mm x 40 mm |
| Gewicht: | Ca. 350 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Schaltzyklen: | 1.000.000 |
| Schutzgrad: | IP 43 / Verschmutzungsgrad II |
| Einbauort: | Rückseite vom Innentableau |
| Umgebungstemperatur: | 0 bis +65 °C |
| KW-Nummer: | 1100050 |
