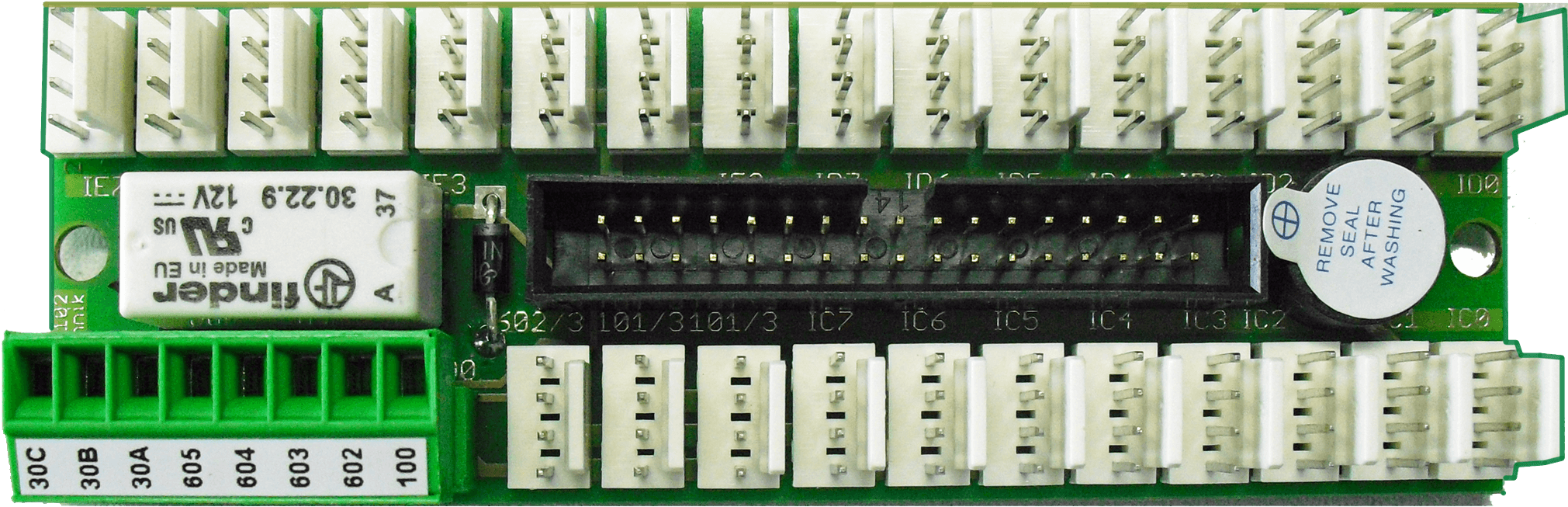

EIT-102-M Innentableau-Leiterplatte
| Name der Baugruppe: | EIT-102-M |
|---|---|
| Verwendung-Funktion: | Die Baugruppe EIT-102-M sitzt hinter dem Innentableau und wird über ein 34-poliges Innentableaukabel mit dem Fahrkorbrechner (FKR) verbunden. Die Taster werden über 4 polige Kabel mit Molex-Stecker angeschlossen |
| Abgelöste Baugruppe: | EIT-101-M |
| Einsatzzeitpunkt: | Ab 2007-12 bis 2016-04 / Bei Pulttableaus immer noch Standard |
| Relaiselemente: | K30 |
| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 110 mm x 40 mm x 30 mm |
| Gewicht: | Ca. 250 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Schaltzyklen: | 1.000.000 |
| Schutzgrad: | IP 43 / Verschmutzungsgrad II |
| Einbauort: | Rückseite vom Innentableau |
| Umgebungstemperatur: | 0 bis +65 °C |
| KW-Nummer: | 1100042 |
