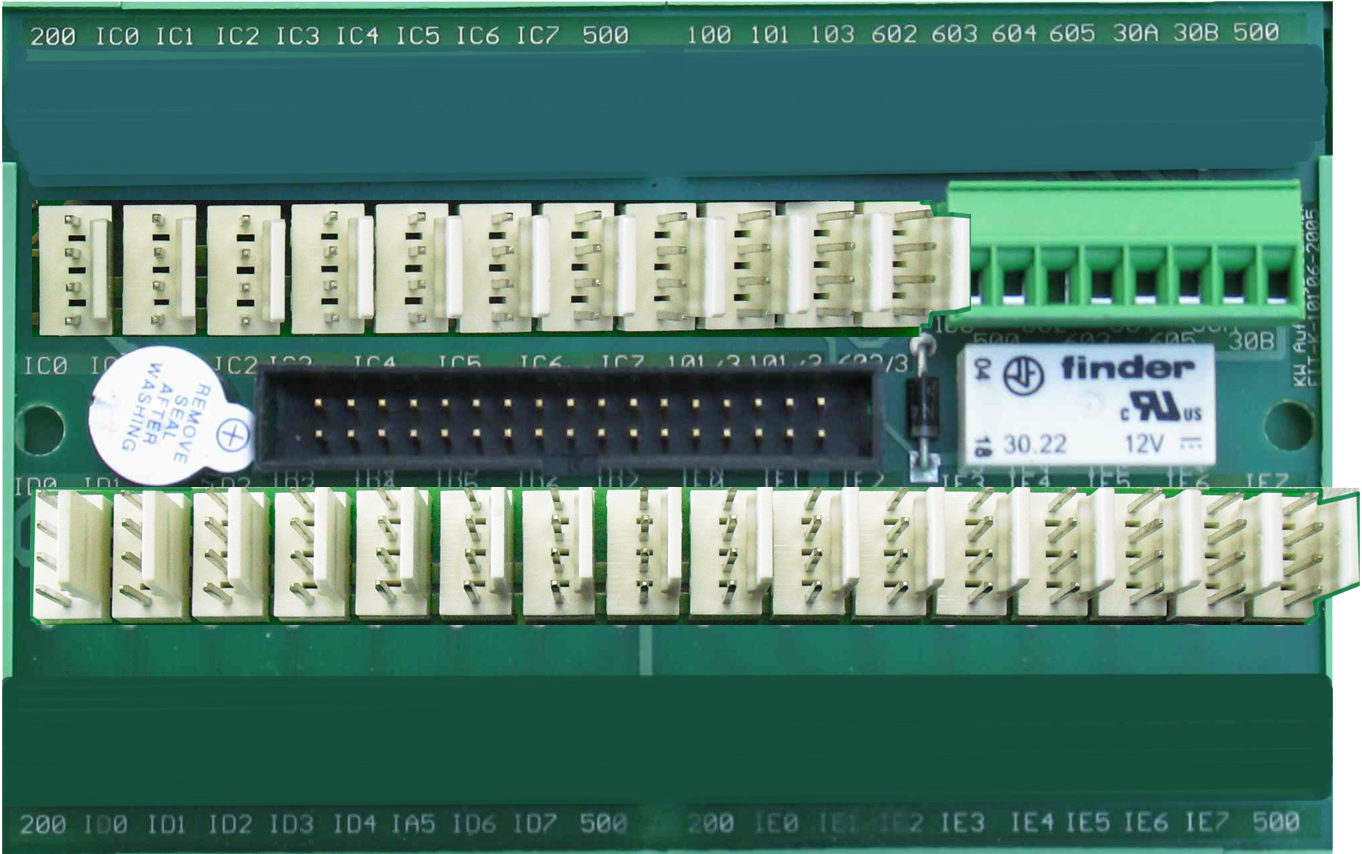

EIT-101-M Innentableau-Leiterplatte
| Name der Baugruppe: | EIT-101-M |
|---|---|
| Verwendung-Funktion: | Die Baugruppe EIT-101-M sitzt hinter dem Innentableau und wird über ein 34-poliges Innentableaukabel mit dem Fahrkorbrechner (FKR) verbunden. Die Taster werden über 4 polige Kabel mit Molex-Stecker angeschlossen. |
| Einsatzzeitpunkt: | Ab 2005-06 bis 2007-12 |
| Relaiselemente: | K30 |
| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 102 mm x 75 mm x 30 mm |
| Gewicht: | Ca. 300 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Schaltzyklen: | 1.000.000 |
| Schutzgrad: | IP 43 / Verschmutzungsgrad II |
| Einbauort: | Rückseite vom Innentableau |
| Umgebungstemperatur: | 0 bis +65 °C |
