DBF16-101

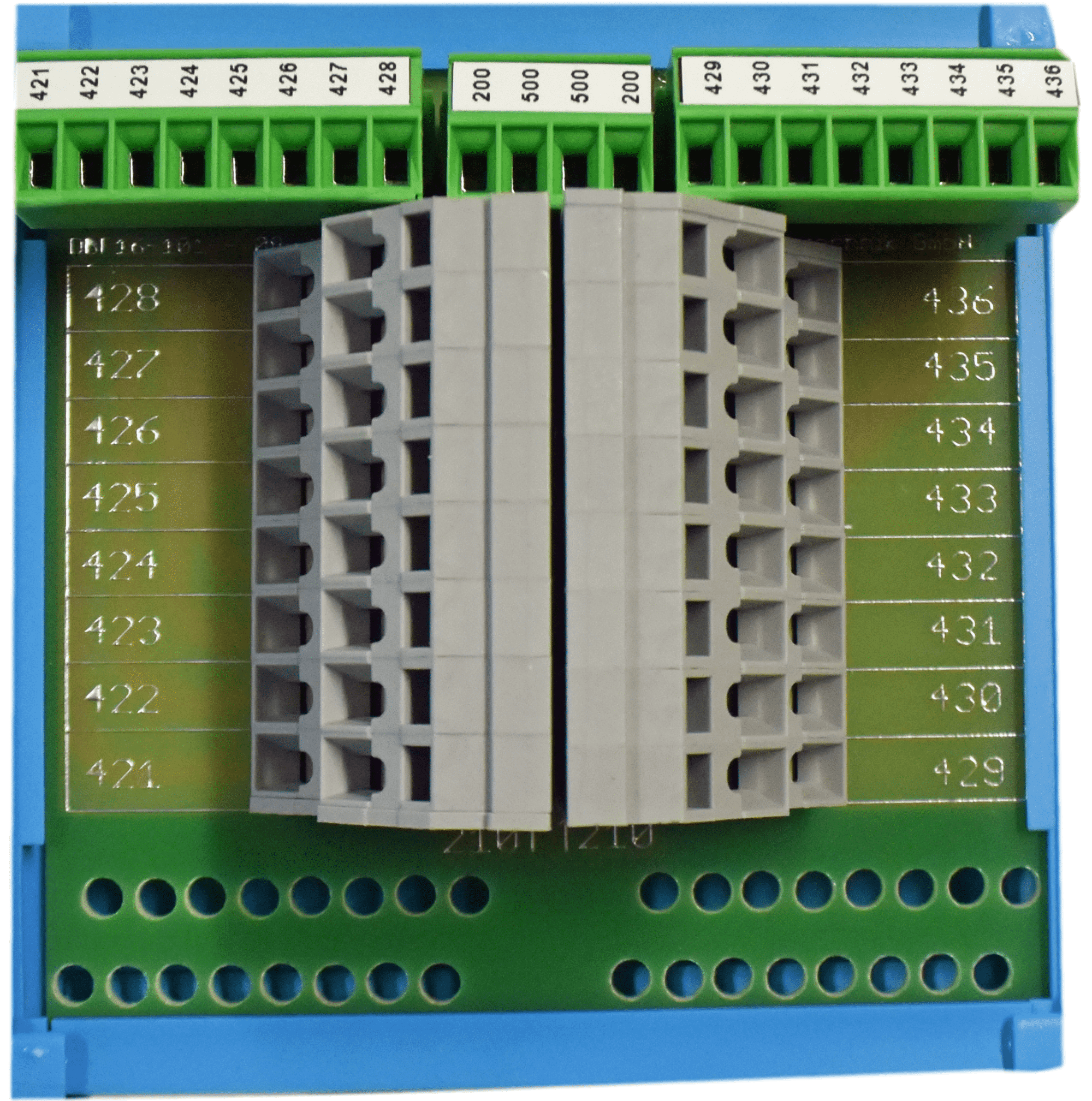

Die Brandmelder werden in der unteren Ebene angeschlossen. Auf der zweiten Ebene steht die Steuerspannung +24V DC zur Verfügung
| Name der Baugruppe: | DBF16-101 |
|---|---|
| Verwendung-Funktion: | Die Baugruppe DBF16-101 ersetzt die Reihenklemmen an die X1-Leiste für den Abschluss der Brandmelder der dynamischen Brandfallevakuierung. Grundsätzlich kann die Baugruppe für alle zusätzlichen Eingänge benutzt werden. |
| Einsatzzeitpunkt: | Ab 2017-08 bis 2019-05 (Abgelöst durch die Zusatzgruppe ZG16-101) |
| Relaiselemente: | Keine |
| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 58 mm x 77.2 mm x 50 mm |
| Gewicht: | Ca. 400 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Schaltzyklen: | keine |
| Schutzgrad: | IP 43 / Verschmutzungsgrad II |
| Einbauort: | Im Schaltschrank |
| Umgebungstemperatur: | 0 bis +65 °C |
