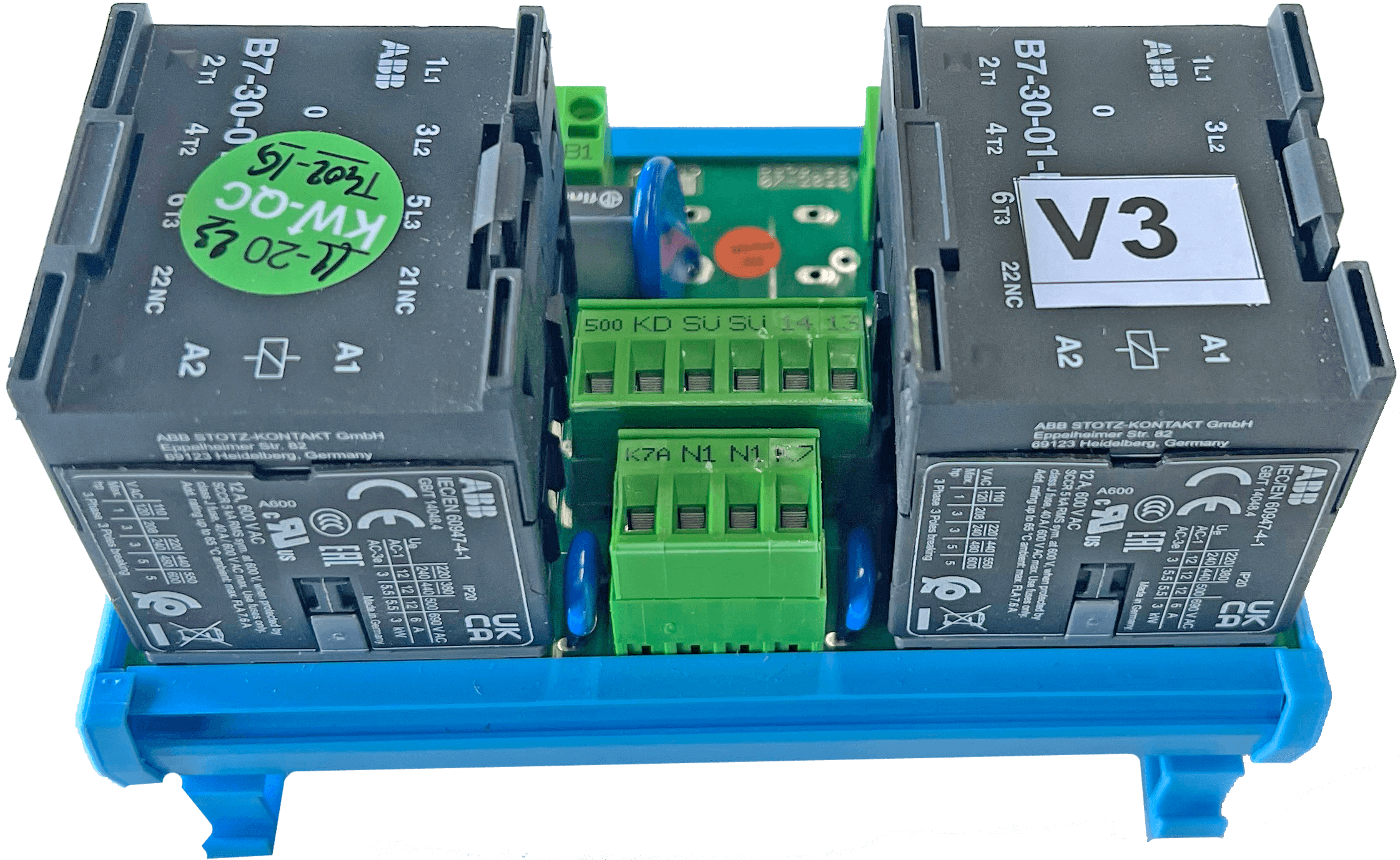

BS60-103-V3 Brems-Schütz
| Name der Baugruppe: | BS60-103 |
|---|---|
| Verwendung-Funktion: | Die Baugruppe BS60-103 ersetzt alle bisherigen Ansammlungen von Baugruppen. Sie ist in vier Versionen für unterschiedliche Bremsspannungen vorhanden. In der aktuellen Version 103 ist das Kurzschließen der Freilaufdiode bei Inspektionsfahrt integriert. |
| Abgelöste Baugruppe: | BS60-102 |
| Einsatzzeitpunkt: | Ab 2020-07 |
| Relaiselemente: | K7, K7A und KD |
| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 125 mm x 77.2 mm x 100 mm |
| Gewicht: | Ca. 1200 Gramm |
| Spannungsversorgung: | +24V DC / 230V AC / 400V AC |
| Schaltzyklen: | Ca. 1.000.000 Schaltspiele |
| Schutzgrad: | IP 43 / Verschmutzungsgrad II |
| Einbauort: | Im Schaltschrank |
| Umgebungstemperatur: | 0 bis +45 °C |
| KW-Nummer: | 1100266 |
SEIL – BS60-103 Brems-Schütz-Baugruppe – unterschiedliche Versionen
