VA42 VII P Kappe rot, LED 30V rot, Film negativ, Symbol Ausser Betrieb
| Name der Baugruppe: | VB42 |
|---|---|
| Verwendung-Funktion: | Der Taster VB42 gibt es in der Farbe Blau, Rot und Gelb. Der Taster wird von der Vorderseite der Frontplatte in den Durchbruch eingeführt und mit einem Schraubring befestigt, Frontplattenstärke 2mm |
| Einsatzzeitpunkt: | Ab 2012 |
| Schaltelemente: | mechanisch |
| Abmessungen (mit Schale): | 36,5 im Durchmesser |
| Gewicht: | Ca. 100 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |

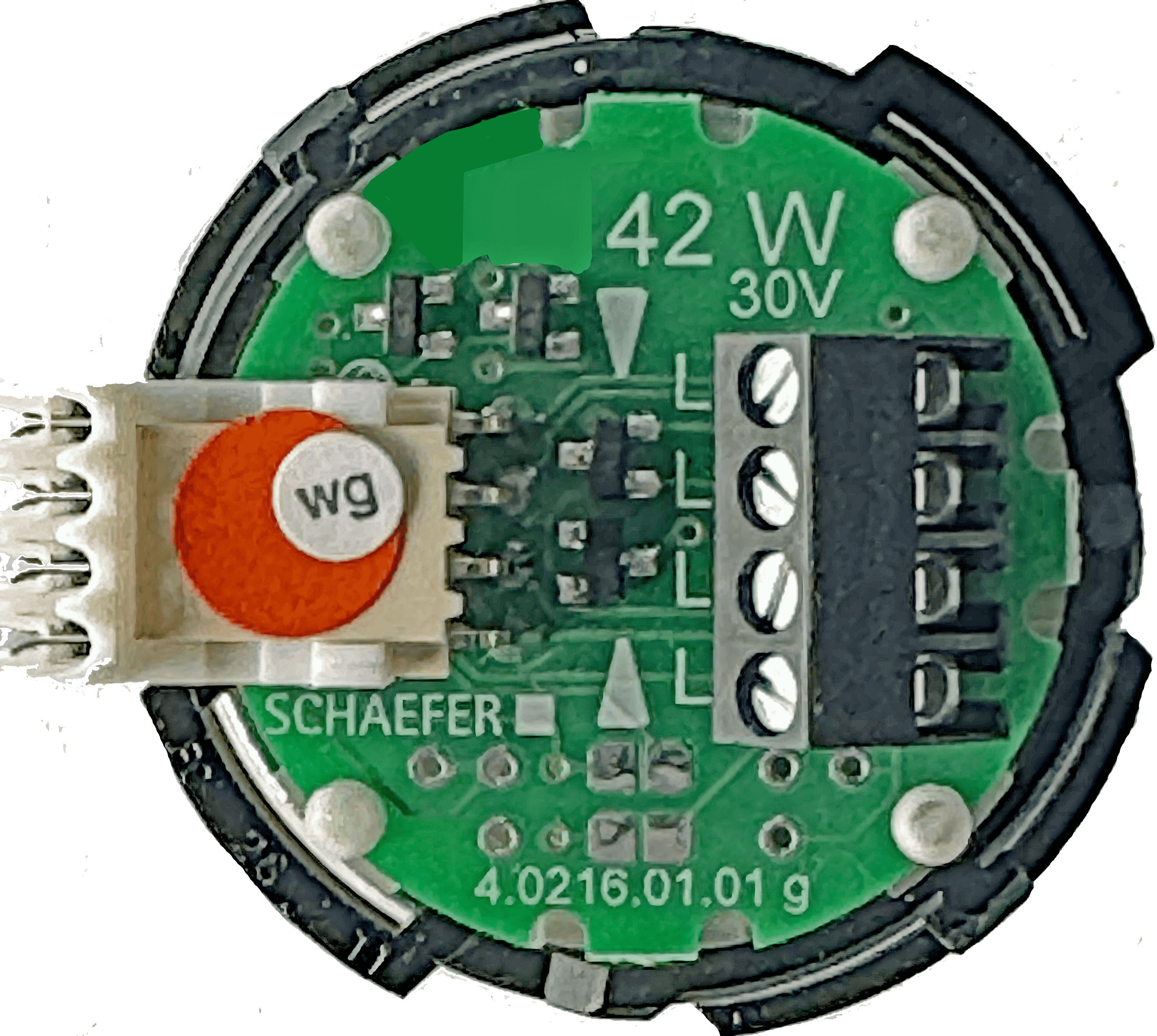

| Anschlussarten: | Variante mittels Schraubanschlüsse |
| Quittierung: | Leuchtring, 4 X LED Farbe Rot, Blau, Alarmtaster Farbe Gelb, Symbol erhaben ( taktil ). |
| Tasterrand: | Erhaben in der Frontplatte |

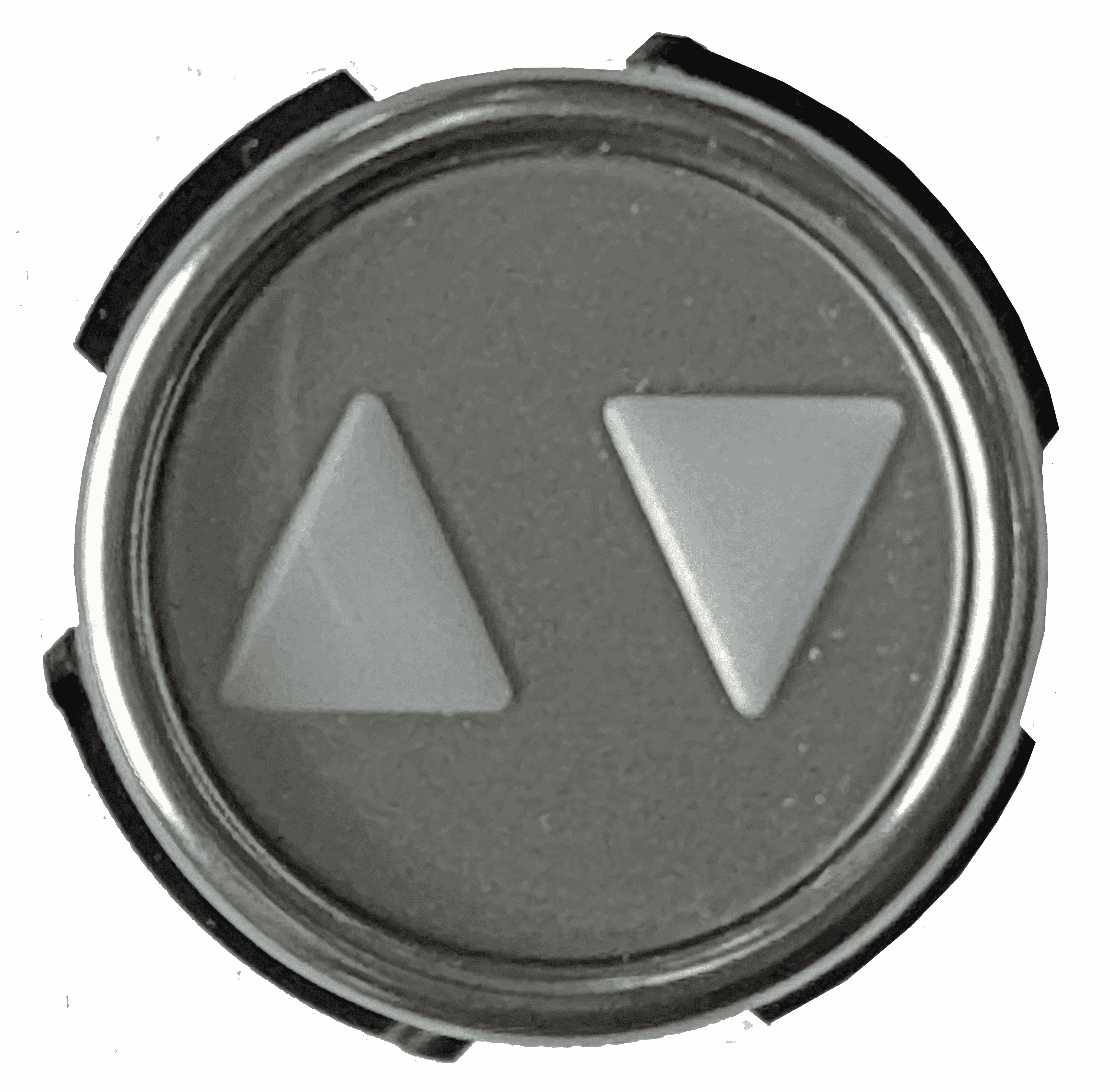

| Symbol: | Tastplatte Edelstahl kugelgestrahlt, matt. Ziffer brüniert. |
| KW-Nummer: | 1001639 |
