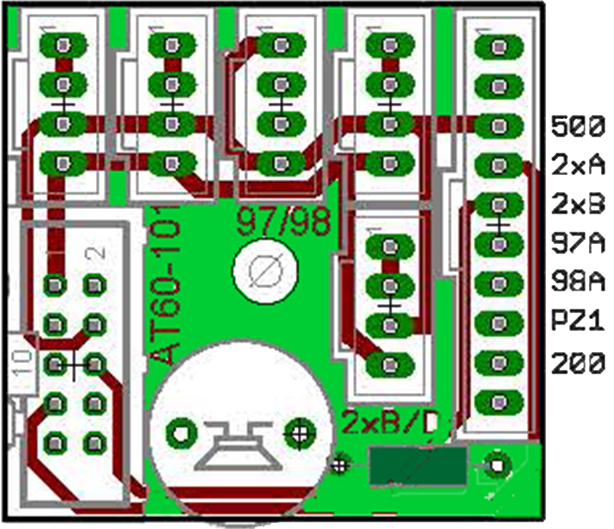

AT-60-101 Außentableau-Leiterplatte
| Name der Baugruppe: | AT-60-101 |
|---|---|
| Verwendung-Funktion: | Die Baugruppe AT60-101 sitzt hinter dem Außentableau und wird über ein 10-poliges Flachband-Außenrufkabel mit dem Etagenrechner, bzw. mit der EAT68 /60 verbunden. |
| Einsatzzeitpunkt: | Ab 2001-08 bis 2008-10 |
| Relaiselemente: | Keine |
| Abmessungen (mit Schale): | (Länge x Breite x Höhe) 35 mm x 34 mm x 20 mm |
| Gewicht: | Ca. 200 Gramm |
| Spannungsversorgung: | Klemmen 200 - 24V DC
Klemmen 500 - 0V GND |
| Schaltzyklen: | keine |
| Schutzgrad: | IP 43 / Verschmutzungsgrad II |
| Einbauort: | Rückseite vom Außentableau |
| Umgebungstemperatur: | 0 bis +65 °C |
