ANZ-ESE

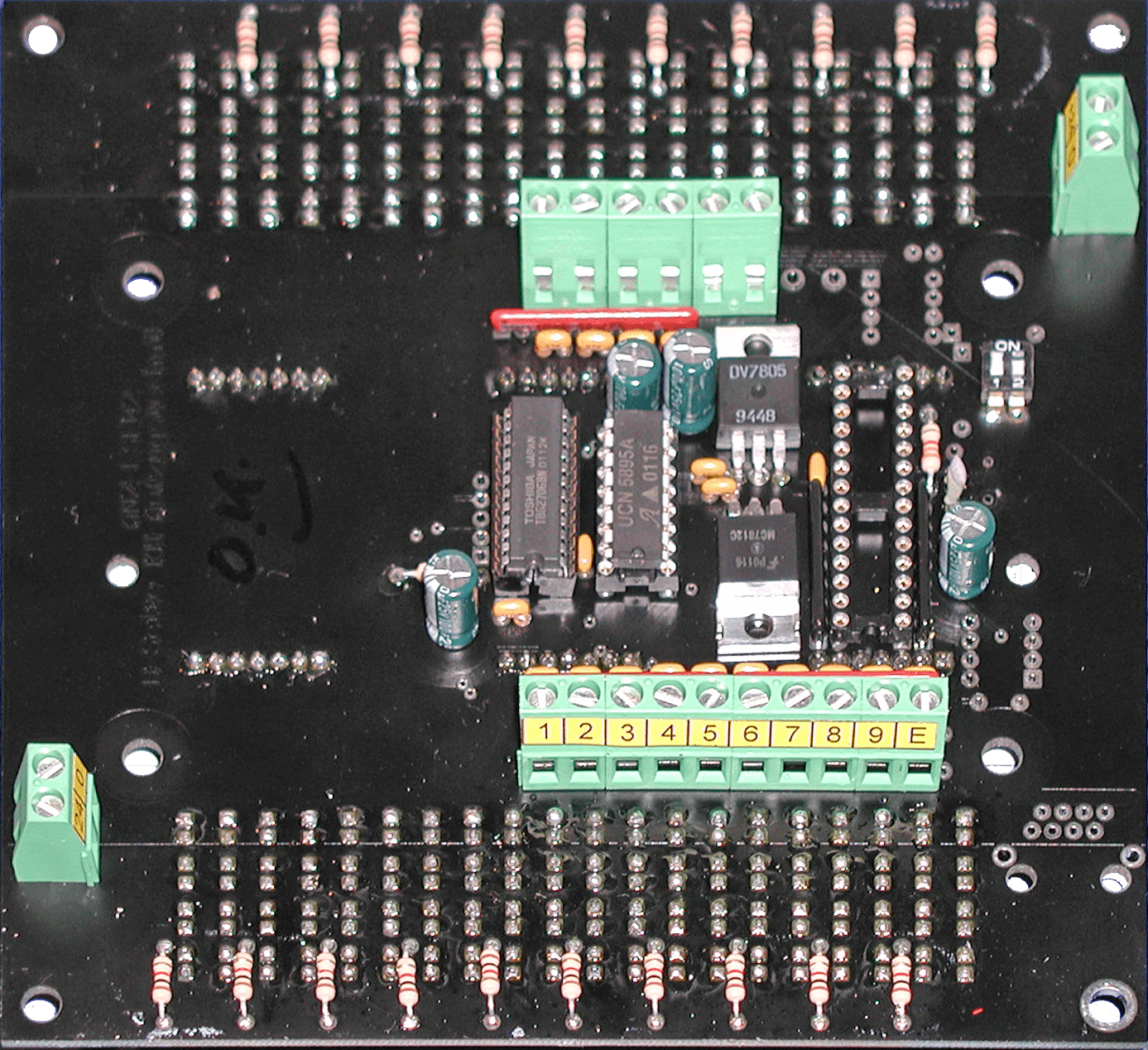

Die Baureihe ANZ-ESE stellt eine Matrixanzeige dar, die
aus einer Hauptplatine, zwei LED-Matrixblöcken und
einer LED-Displayscheibe in der Farbe Rot besteht.
Folgende Ausstattungsmerkmale und Funktionen besitzt
das Gerät:
- Die Matrixanzeige ANZ60 dient zur Visualisierung des
Fahrkorbstandes und der Fahrtrichtung von
Aufzugsanlagen. Außerdem sind zwei Leuchtfelder
vorhanden, die die Meldungen ÜBERLAST und
EVAKUIERUNG visualisieren.
- Spannungsversorgung: 24V DC mit 0V Bezug
- Anzeigeneingänge: 24V DC High aktiv
- Eingänge im 1 aus N Code, Binär-Code oder mit
Zähleingängen.
- Fahrtrichtungspfeil in stehender oder fortlaufender
Ausführung.
| Name der Baugruppe: | ANZ-ESE |
|---|---|
| Verwendung-Funktion: | Das Matrix-Display ANZ-ESE ist, basierend auf der ANZ-61 eine um zwei Leuchtfelder erweiterte Anzeige, welche für Fujitec Deutschland entwickelt wurde |
| Einsatzzeitpunkt: | Ab 2005 -2007 |

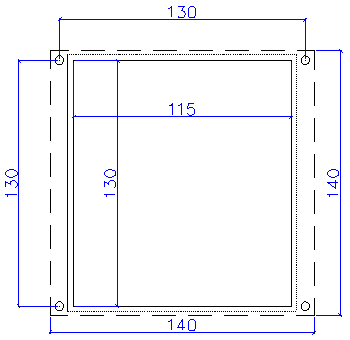

| Abmessungen (mit Schale): | 140 x 140 mm |
| Display-Ausschnitt: | 130,0 mm x 115,0 mm |
| Gewicht: | Ca. 350 Gramm |
| Spannungsversorgung: | Klemmen
200 - 24V DC
Klemmen 500 - 0V GND |
| Abdeckung-Gehäuse: | Aus Plexiglas Grau, für Frontplattenstärke von 2mm |
| Schutzgrad: | IP 21 / Verschutzungsgrad II |
| Einbauort: | Hinter dem Tableau |
| Umgebungstemperatur: | 0 bis +45 °C |
| Ansteuerung: | Parallel-1ausN, Binär, Gray |
