ANZ-61
Die Baureihe ANZ-61 stellt eine Matrixanzeige dar, die
aus einer Hauptplatine, drei LED-Matrixblöcken und
einer LED-Displayscheibe besteht. Die Ziffernhöhe
beträgt 54mm.
Folgende Ausstattungsmerkmale und Funktionen
besitzt das Gerät:
- Visualisierung des Fahrkorbstandes mit 2 bzw. 3
Segmenten und der Fahrtrichtung.
- Spannungsversorgung: 24V DC mit 0V Bezug
- Anzeigeneingänge: 24V DC High aktiv
- Eingänge ansteuerbar im „1 aus N“ Code, Binär-Code,
Cray-Code oder mit Zählimpulsen.
- Fahrtrichtungspfeil in stehender oder fortlaufender
Ausführung.
| Name der Baugruppe: | ANZ-61 |
|---|---|
| Verwendung-Funktion: | Das Matrix-Display ANZ-61 hat drei Segmente und kann Zeichen und Pfeile mit einer Höhe von 54mm darstellen. |
| Einsatzzeitpunkt: | Ab 2003-2008 |

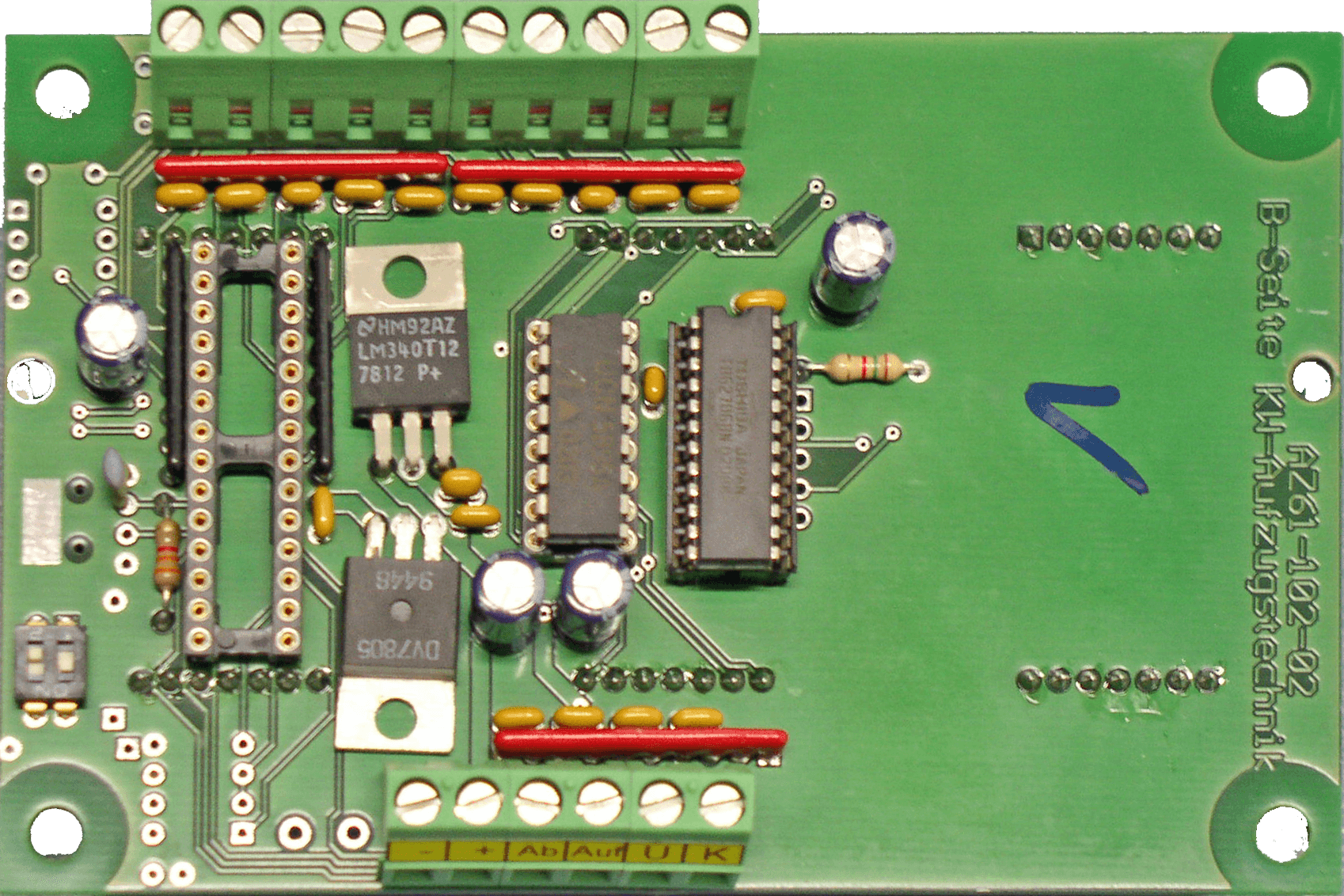

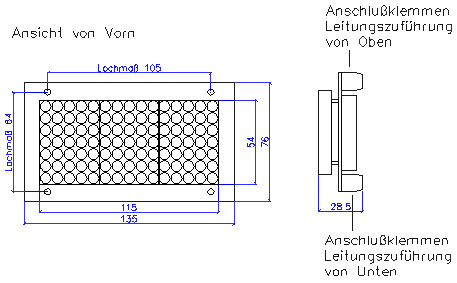

| Abmessungen (mit Schale): | 115 x 76 mm |
| Display-Ausschnitt: | 115,0 mm x 54,0 mm |
| Gewicht: | Ca. 250 Gramm |
| Spannungsversorgung: | Klemmen
200 - 24V DC
Klemmen 500 - 0V GND |
| Abdeckung-Gehäuse: | Aus Plexiglas Grau, für Frontplattenstärke von 2mm |
| Schutzgrad: | IP 21 / Verschutzungsgrad II |
| Einbauort: | Hinter dem Tableau |
| Umgebungstemperatur: | 0 bis +45 °C |
| Ansteuerung: | Parallel-1ausN, Binär, Gray |
